LOCK17 胀套

首页 » 迈动产品 » 胀套涨紧套 » 胀套

产品介绍Product

产品名称：: LOCK17 胀套

产品特性：: 1、实现无间隙免键联接，无需键槽，100%品质保证。
2、具有省时高效，避免传统隐性公差损坏；
3、具有高精度，大扭矩，自动调节中心作用；
4、45#钢调质研磨，反复涨紧弹性好。
5、备有现货库存，批量生产2~3周交货期。

品牌：: 迈动工业

材质：: 45#钢

表面：: 经精加工后调质研磨，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

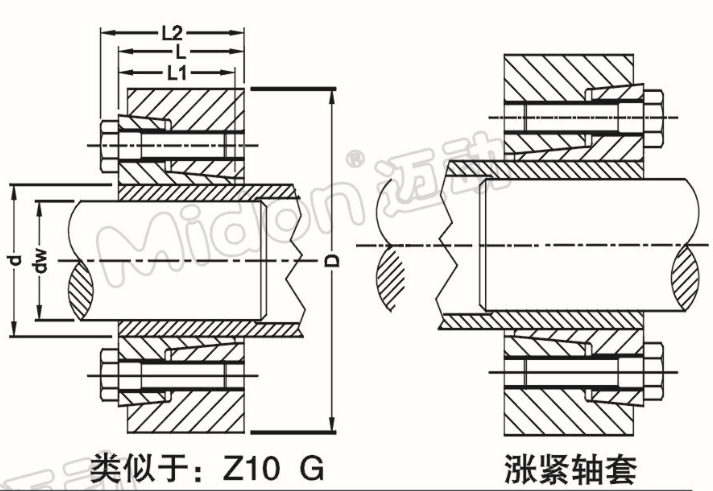

LOCK17
d×D×L	L1	L2	dw	Ft(KN)	Mt(KN.M)	重量(KG)
12×32×11	9	14.5	10	8	0.038	0.060
14×37×11	9	14.5	12	9	0.052	0.080
16×41×15	9	18.5	14	13	0.090	0.120
18×44×15	12	18.5	15	10	0.080	0.120
18×44×15	12	18.5	16	14	0.112	0.120
20×47×15	12	18.5	17	16	0.140	0.150
20×47×15	12	18.5	18	20	0.184	0.150
24×50×18	14	21.5	19	17	0.160	0.200
24×50×18	14	21.5	20	20	0.200	0.200
24×50×18	14	21.5	22	25	0.280	0.200
30×60×20	16	23.5	24	23	0.280	0.300
30×60×20	16	23.5	25	25	0.320	0.300
30×60×20	16	23.5	26	27	0.360	0.300
36×72×22	18	26	28	37	0.550	0.400
36×72×22	18	26	30	43	0.680	0.400
36×72×22	18	26	31	46	0.740	0.400
44×80×24	20	28	34	41	0.700	0.600
44×80×24	20	28	35	44	0.770	0.600
44×80×24	20	28	36	47	0.850	0.600
50×90×26	22	30	38	55	1.100	0.800
50×90×26	22	30	40	64	1.320	0.800
50×90×26	22	30	42	72	1.540	0.800
55×100×29	23	33	42	54	1.130	1.100
55×100×29	23	33	45	66	1.500	1.100
55×100×29	23	33	48	77	1.850	1.100
62×110×29	23	33	48	69	1.600	1.300
62×110×29	23	33	50	77	1.920	1.300
62×110×29	23	33	52	84	2.170	1.300
68×115×29	23	33	50	73	1.800	1.400
68×115×29	23	33	55	90	2.440	1.400
68×115×29	23	33	60	103	3.100	1.400
75×138×31	25	36.3	55	97	2.700	1.700
75×138×31	25	36.3	60	117	3.520	1.700
75×138×31	25	36.3	65	133	4.300	1.700
80×145×31	25	36.3	60	108	3.250	1.900
80×145×31	25	36.3	65	121	3.970	1.900
80×145×31	25	36.3	70	133	4.700	1.900
85×155×38	30	43.3	65	145	4.700	3.300
85×155×38	30	43.3	70	170	5.980	3.300
85×155×38	30	43.3	75	190	7.200	3.300
90×155×38	30	43.3	65	145	4.700	3.300
90×155×38	30	43.3	70	170	5.980	3.300
90×155×38	30	43.3	75	190	7.200	3.300
95×170×43	34	48.3	70	170	5.910	4.700
95×170×43	34	48.3	75	200	7.420	4.700
95×170×43	34	48.3	80	220	8.900	4.700
100×170×43	34	48.3	70	170	5.910	4.700
100×170×43	34	48.3	75	200	7.420	4.700
100×170×43	34	48.3	80	220	8.900	4.700
105×185×48	39	54.4	80	226	9.050	5.900
105×185×48	39	54.4	85	255	10.380	5.900
105×185×48	39	54.4	90	280	12.600	5.900
110×185×48	39	54.4	80	226	9.050	5.900
110×185×48	39	54.4	85	255	10.380	5.900
110×185×48	39	54.4	90	280	12.600	5.900
120×215×53	42	59.4	90	280	12.850	8.300
120×215×53	42	59.4	95	315	14.980	8.300
120×215×53	42	59.4	100	340	17.000	8.300
125×215×53	42	59.4	90	280	12.850	8.300
125×215×53	42	59.4	95	315	14.980	8.300
125×215×53	42	59.4	100	340	17.000	8.300
130×215×53	42	59.4	90	280	12.850	8.300
130×215×53	42	59.4	95	315	14.980	8.300
130×215×53	42	59.4	100	340	17.000	8.300
135×230×58	46	65.5	100	370	18.500	10.000
135×230×58	46	65.5	105	400	21.100	10.000
135×230×58	46	65.5	110	431	23.700	10.000
140×230×58	46	65.5	100	370	18.500	10.000
140×230×58	46	65.5	105	400	21.100	10.000
140×230×58	46	65.5	110	431	23.700	10.000
155×263×62	50	69.5	110	440	24.000	15.000
155×263×62	50	69.5	115	473	27.000	15.000
155×263×62	50	69.5	120	508	30.200	15.000
160×263×62	50	69.5	110	440	24.000	15.000
160×263×62	50	69.5	115	473	27.000	15.000
160×263×62	50	69.5	120	508	30.200	15.000
165×290×68	56	78	120	525	34.500	22.000
165×290×68	56	78	125	620	38.600	22.000
165×290×68	56	78	130	660	42.800	22.000
170×290×68	56	78	120	525	34.500	22.000
170×290×68	56	78	125	620	38.600	22.000
170×290×68	56	78	130	660	42.800	22.000
175×300×68	56	78	130	650	42.000	22.000
175×300×68	56	78	135	680	46.200	22.000
175×300×68	56	78	140	720	50.600	22.000
180×300×68	56	78	130	650	42.000	22.000
180×300×68	56	78	135	680	46.200	22.000
180×300×68	56	78	140	720	50.600	22.000
185×330×85	71	95	140	870	61.000	37.000
185×330×85	71	95	145	910	66.200	37.000
185×330×85	71	95	150	960	71.700	37.000
190×330×85	71	95	140	870	61.000	37.000
190×330×85	71	95	145	910	66.200	37.000
190×330×85	71	95	150	960	71.700	37.000
195×350×85	71	95	150	1020	77.000	41.000
195×350×85	71	95	155	1070	82.700	41.000
195×350×85	71	95	160	1100	88.100	41.000
200×350×85	71	95	150	1020	77.000	41.000
200×350×85	71	95	155	1070	82.700	41.000
200×350×85	71	95	160	1100	88.100	41.000
210×370×103	88	113	160	1210	97.000	54.000
210×370×103	88	113	165	1270	105.000	54.000
210×370×103	88	113	170	1335	113.500	54.000
220×370×103	88	113	160	1210	97.000	54.000
220×370×103	88	113	165	1270	105.000	54.000
220×370×103	88	113	170	1335	113.500	54.000
230×405×107	92	119.5	170	1390	118.000	67.000
230×405×107	92	119.5	180	1515	136.000	67.000
230×405×107	92	119.5	190	1630	154.800	67.000
240×405×107	92	119.5	170	1390	118.000	67.000
240×405×107	92	119.5	180	1515	136.000	67.000
240×405×107	92	119.5	190	1630	154.800	67.000
250×430×119	103	131.5	190	1700	162.000	82.000
250×430×119	103	131.5	200	1820	182.000	82.000
250×430×119	103	131.5	210	1930	202.800	82.000
260×430×119	103	131.5	190	1700	162.000	82.000
260×430×119	103	131.5	200	1820	182.000	82.000
260×430×119	103	131.5	210	1930	202.800	82.000
270×460×132	114	144.5	210	2030	213.000	102.000
270×460×132	114	144.5	220	2150	240.000	102.000
270×460×132	114	144.5	230	2330	269.000	102.000
280×460×132	114	144.5	210	2030	213.000	102.000
280×460×132	114	144.5	220	2150	240.000	102.000
280×460×132	114	144.5	230	2330	269.000	102.000
290×485×140	122	152.5	230	2280	262.000	118.000
290×485×140	122	152.5	240	2450	294.000	118.000
290×485×140	122	152.5	245	2530	310.000	118.000
300×485×140	122	152.5	230	2280	262.000	118.000
300×485×140	122	152.5	240	2450	294.000	118.000
300×485×140	122	152.5	245	2530	310.000	118.000

【迈动工业】相关产品
胀紧套				多锲论、链条、齿轮
LOCK1迈动胀紧套	LOCK4迈动胀紧套	LOCK7迈动胀紧套	LOCK19迈动胀紧套	迈动齿轮（MI~M6)
LOCK2迈动胀紧套	LOCK5迈动胀紧套	LOCK8迈动胀紧套	LOCK20迈动胀紧套	迈动板式链条
LOCK3迈动胀紧套	LOCK6迈动紧胀套	LOCK18迈动胀紧套	迈动惰轮	J型迈动多锲论
皮带轮				同步轮
迈动锥套皮带轮SPZ（1、2）槽	迈动锥套皮带轮SPA（1、2）槽	迈动锥套皮带轮（SPB（1、2)槽	迈动锥套皮带SPC（3、4)槽	L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽	迈动锥套皮带轮SPA（3、4)槽	迈动锥套皮带轮SPB（3、4)槽	迈动锥套皮带轮SPC(5、6)槽	H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽	迈动锥套皮带轮SPA（5、6)槽	迈动锥套皮带轮（SPB（5、6)槽	迈动锥套皮带轮SPC（8、10)槽	XL型迈动直孔同步轮
链轮			同步轮
迈动 06B 08B系列涨紧式锥套链轮	美标链轮（40、50	欧标（06B、08B)系列直孔链轮	T5型迈动同步轮	5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮	美标链轮（60、80）	欧标（10B、12B)系列直孔链轮	T10型迈动同步轮	8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮	美标链轮（100、120）	欧标（16B、20B)系列直孔链轮	AT5型迈动同步轮	14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮	美标链轮（140、160）	欧标（24B、28B)系列直孔链轮	AT10型迈动同步轮	20M迈动同步轮
【迈动工业】热门产品
万向联轴器	膜片、弹簧联轴器	伺服联轴器	星形、柱销联轴器	梅花、轮胎联轴器
SWC万向节联轴器	M100迈动单膜挠性联轴器	MD1迈动伺服联轴器	XL迈动星形弹性联轴器	HRC迈动梅花联轴器
SWP万向节联轴器	M200迈动双膜片联轴器	MD2迈动（膜片弹性）伺服联轴器	XLD迈动星形弹性联轴器	L系列迈动梅花弹性联轴器
WSD迈动单节万向联轴器	MP100迈动单膜片挠性联轴器	MD3迈动（胀紧式）伺服联轴器	TL迈动弹性柱销）联轴器	NL迈动鼓形齿式联轴器
WS迈动双节万向联轴器	MP200迈动双膜片挠性联轴器	MD4迈动（波纹管）伺服联轴器	HL迈动（弹性柱销）联轴器	ML迈动梅花弹性联轴器
WSS迈动伸缩双节联轴器	JSS迈动弹簧联轴器	MD5迈动（十字滑块）伺服联轴器	HLL迈动（弹性柱销）联轴器	FU迈动轮胎弹簧联轴器
WSQ迈动轻形万向联轴器	JS迈动弹簧联轴器	MD6迈动（螺旋式）伺服联轴器	ZL迈动齿式（柱销）联轴器	UL迈动轮胎弹性联轴器
轴承
单列圆锥滚子轴承(英制）	四列圆柱滚子轴承	调心球轴承	角接触球轴承	开式双列调心滚子轴承
单列圆锥滚子轴承（公制	单列圆柱滚子轴承	四点接触球轴承	单列调心滚子轴承	单列深沟球轴承
部分式圆柱滚子轴承	双列圆柱滚子轴承	双列角接触球轴承	密封双列调心滚子轴承	微小型深沟轴承
轴承		丝杆
冲压外圈滚针轴承	双向推力球轴承	TR研磨梯形丝杆	SFE/WFE 高速导程端面式丝杆	FSI系列进口滚珠丝杆
实体外圈滚针轴承	单向推力球轴承	Tr滚压梯形丝杆	SFC/DFC单螺母法兰形插管式滚珠丝杆	SFI/DFI滚珠丝杆
推力调心滚子轴承	双列圆锥滚子轴承	TR 机床梯形丝杆	DFI双螺母法兰形滚珠丝杆	MD 迈动滚珠丝杆


迈动工业——胀紧套使用方法

一.胀套安装前的准备工作

1 结合件的尺寸、公差和表面粗糙度应符合表A1要求
2 结合表面必须清洁、无污物、无腐蚀和无损伤。
3 在清洗后的胀套结合表面上均匀涂一层薄润滑油(不含二硫化钼添加剂)。

二.胀套的安装
1 把被联结件推移到轴上，使达到设计规定的位置。
2 将拧松螺钉的胀套平滑装入联结孔处，要防止结合件的倾斜，然后将螺钉拧紧。

三.拧紧胀套螺钉的方法
1 使用扭矩扳手，按对角、交叉的原则均匀地拧紧。
2 螺钉的拧紧力矩MA值按技术参数中的规定，并按下列步骤拧紧：
a.以1/3MA值拧紧 b.以1/2MA值拧紧。
c.以MA值拧紧 d.以MA值检查全部螺钉。

四.胀套的拆卸
1 拆卸时先逐级对角松开全部螺钉，但不要将螺钉全部拧出。
2 利用拆卸螺孔，旋入相应螺钉，或顶、或拉，使胀套松动后即可取出。

五.胀套的防护
1 安装完毕后，在胀套外露端面及螺钉头部涂上一层防锈油脂。
2 在露天作业或工作在较差环境的机器，应定期在外露的胀套端面上涂防锈油脂。
3 需在腐蚀介质中工作的胀套，应采取专门的防护(如加盖板、密封罩等)，以防胀套锈蚀。
