首页 » 迈动产品 » 离合制动器 » 牙嵌电磁离合器

产品 介绍Product

产品名称：

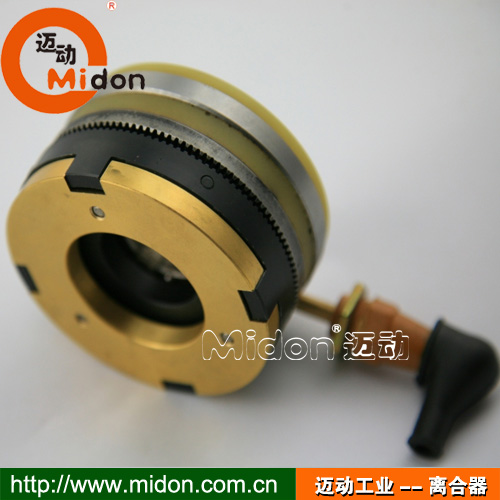

DLY0 牙嵌式电磁离合器
产品特性：
牙嵌式离合器是利用两半离合器端面上的牙互相嵌合或脱开以达到主、从动轴的离合、牙有矩形、梯形、三角形、锯齿形和螺旋形等几种形式。由于同时参与嵌合的牙数多，故承载较高，适用范围广泛.外形尺寸小，传递转矩大，接合后主从动轴无相对滑动，传动比不变。但接合时有冲击，适合于静止接合，或转速差较小时接合(对矩形牙转速差≤10r/min，对其余牙形≤300r/min)，主要用于低速机械的传动轴系.
品牌：
迈动工业
材质：
45钢，调质
表面：
发黑，注PU
寿命：
2年
包装：
迈动工业纸箱密封包装
起订量：
1
交期：
标准产品备有现货库存，批量生产2~3周交货
  • 技术参数Parameter
  • 技术支持Support
  • 使用说明Direction
  • 购买咨询Consultancy
  • 支付问题Pay
  • 发票与保修I & M
  • 其它问题Other

   迈动工业--DLY0牙嵌式离合器由两个端面上有牙的半离合器组成，一个半离合器固定在主动轴上，另一个半离合器用导键 或花键与从动轴联接，并通过操纵机构使其做轴向移动，从而起到离合作用。为了对中，在主动轴的半离合器上可以固定有滑环，从动轴可在滑环中自由转动。离合器的操纵可以通过手动杠杆、液压、气动或电磁的吸力等方式进行。




DLY0系列牙嵌式电磁离合器



主要性能参数



规格
 Size		额定传递力矩
 Rated Transmitting
     Torque
    N.M		额定电压
 Rated Voltage
     D.C.V		线圈消耗功率（20°C）
 Coi l Consumption
     power（20°C）
 W		允许最高结合转速
 Max Engagement
     Revo lution
    r/min		允许最高转速
 Allowed
     Max Revo lution
    r/min		重量
 Wei ght
     Kg
1.2122488055000.57
2.5252486550000.83
55024165045001.42
1010024213540001.6
1616024242535002.1
2525024322033003.2
4040024351530005.3


DLY0 (2).JPG

DLY0牙嵌式离合器主体参数如下：

规格
     Model		径向尺寸Radial   Dimensions轴向尺寸Axial   Dimensions电刷型号
     Brush Model
D1D2D3DdbφheMLL1L2L3L4aÇ
1.2613027.5200+0.023170+0.126+0.025+0.0651819.90+0.1450+0.033-M4深83619.273630°0.2DS-002
2.5733534250+0.023220+0.146+0.025+0.0652527.60+0.1780+0.033-M4深83619.283630°0.3
5874541280+0.023240+0.146+0.025+0.0652830.60+0.1780+0.033-M4深84424.285830°0.3
10944550400+0.027350+0.1710+0.035+0.0854042.90+0.17120+0.0353-M4深104525.285830°0.5
161046055450+0.027400+0.1712+0.045+0.1054547.90+0.17120+0.0353-M4深105029.285830°0.5
251257570500+0.027450+0.1712+0.045+0.1055053.80+0.2140+0.0353-M4深1052.53194930°0.5DS-001
401408075600+0.03540+0.214+0.045+0.10560640+.02180+0.0353-M4深1062351031060°0.8



牙嵌离合器的加工工艺过程？

牙嵌离合器铣偶数齿离合器每次进刀铣一个齿槽的一侧，分度后再铣第二个槽的同一侧铣奇数齿离合器铣刀铣完第一个齿槽一侧时，使铣刀越过工件的中心就可以铣出对面齿槽的另一侧，它是一个比较烦锁而精细的加工过程。

牙嵌式离合器传动结构怎样的？

   迈动工业牙嵌式电磁离合器借助通入磁轭内励磁线圈中的电流产生磁力吸引衔铁，从而使与磁轭和衔铁相连的两上牙形齿爪接合传递转矩。牙嵌式电磁离合器可分为线圈旋转（有滑环式）和线圈静止（无滑环式）两种，前一种的励磁线圈回转，电流经滑环引入，后一种励磁线圈静止，电流直接通入线圈。为了使离、合容易，一般采用三角形牙或梯形牙。如下图所示为线圈旋转牙嵌式电磁离合器，图上部为接合状态，下部为分离状态。主动齿轮 安装在轴的滚动轴承上，衔铁3和磁轭8的相对端面上有三角形齿，励磁线圈置于磁轭内。件2、3间的内啮合齿轮副有导向和传扭的双重作用。线圈通电建立磁场后磁轭将衔铁吸住，端面齿啮合，动力由齿轮1经齿圈2传给已接合的衔铁和磁轭，由轴9输出。离合器断电时，压缩弹簧7使衔铁复位，两半离合器牙分开，隔磁环4的作用是使磁力线构成回路，减少磁损失，提高接合力。





【迈动工业】相关产品
丝杆

多锲论、链条、齿轮、惰轮
TR研磨梯形丝杆SFE/WFE 高速导程端面式丝杆FSI系列进口滚珠丝杆迈动齿轮（MI~M6) 迈动惰轮
Tr滚压梯形丝杆SFC/DFC单螺母法兰形插管式滚珠丝杆SFI/DFI滚珠丝杆迈动板式链条
TR 机床梯形丝杆DFI双螺母法兰形滚珠丝杆MD 迈动滚珠丝杆J型迈动多锲论
皮带轮同步轮
迈动锥套皮带轮SPZ（1、2）槽迈动锥套皮带轮SPA（1、2）槽迈动锥套皮带轮（SPB（1、2)槽迈动锥套皮带SPC（3、4)槽L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽迈动锥套皮带轮SPA（3、4)槽迈动锥套皮带轮SPB（3、4)槽 迈动锥套皮带轮SPC(5、6)槽H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽迈动锥套皮带轮SPA（5、6)槽迈动锥套皮带轮（SPB（5、6)槽迈动锥套皮带轮SPC（8、10)槽XL型迈动直孔同步轮
链轮同步轮
迈动 06B 08B系列涨紧式锥套链轮美标链轮（40、50欧标（06B、08B)系列直孔链轮 T5型迈动同步轮5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮美标链轮（60、80）欧标（10B、12B)系列直孔链轮T10型迈动同步轮 8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮美标链轮（100、120）欧标（16B、20B)系列直孔链轮AT5型迈动同步轮 14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮美标链轮（140、160）欧标（24B、28B)系列直孔链轮AT10型迈动同步轮20M迈动同步轮
【迈动工业】热门产品
万向联轴器膜片、弹簧联轴器伺服联轴器星形、柱销联轴器梅花、轮胎联轴器
SWC万向节联轴器M100迈动单膜挠性联轴器MD1迈动伺服联轴器XL迈动星形弹性联轴器HRC迈动梅花联轴器
SWP万向节联轴器M200迈动双膜片联轴器MD2迈动（膜片弹性）伺服联轴器XLD迈动星形弹性联轴器L系列迈动梅花弹性联轴器
WSD迈动单节万向联轴器MP100迈动单膜片挠性联轴器MD3迈动（胀紧式）伺服联轴器TL迈动弹性柱销）联轴器NL迈动鼓形齿式联轴器
WS迈动双节万向联轴器MP200迈动双膜片挠性联轴器MD4迈动（波纹管）伺服联轴器HL迈动（弹性柱销）联轴器ML迈动梅花弹性联轴器
WSS迈动伸缩双节联轴器JSS迈动弹簧联轴器MD5迈动（十字滑块）伺服联轴器HLL迈动（弹性柱销）联轴器FU迈动轮胎弹簧联轴器
WSQ迈动轻形万向联轴器JS迈动弹簧联轴器MD6迈动（螺旋式）伺服联轴器ZL迈动齿式（柱销）联轴器UL迈动轮胎弹性联轴器
轴承
单列圆锥滚子轴承(英制）四列圆柱滚子轴承调心球轴承角接触球轴承 开式双列调心滚子轴承
单列圆锥滚子轴承（公制单列圆柱滚子轴承四点接触球轴承单列调心滚子轴承单列深沟球轴承
部分式圆柱滚子轴承双列圆柱滚子轴承 双列角接触球轴承密封双列调心滚子轴承微小型深沟轴承
轴承
胀紧套
冲压外圈滚针轴承双向推力球轴承LOCK1迈动胀紧套LOCK4迈动胀紧套LOCK7迈动胀紧套
实体外圈滚针轴承 单向推力球轴承LOCK2迈动胀紧套LOCK5迈动胀紧套LOCK8迈动胀紧套
推力调心滚子轴承双列圆锥滚子轴承LOCK3迈动胀紧套LOCK6迈动紧胀套LOCK18迈动胀紧套









迈动工业牙嵌离合器的加工工艺过程？

迈动工业牙嵌离合器铣偶数齿离合器每次进刀铣一个齿槽的一侧，分度后再铣第二个槽的同一侧铣奇数齿离合器铣刀铣完第一个齿槽一侧时，使铣刀越过工件的中心就可以铣出对面齿槽的另一侧


迈动工业牙嵌式电磁离合器DLY0的接线方法

DLYO系列牙嵌式电磁离合器是借助端面齿啮合传递力矩、单滑环通电工作型离合器。DC24V任意一根线接滑环电极，另一个线接离合器附近处的机体



一、工作条件
1.周围空气温度为-5℃--+40℃。
2.在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。

 3.离合器需在有润滑油的条件下工作。


二、安装
1、安装前检查摩擦片不应有油污及杂物；
2、安装时应轴向固定，如分轴安装应保持同轴度为9级； 3、摩擦片磨损后，应调整气隙δ。


方法是：松开调整母上的螺钉，转动调整母，在通电的状态下，使δ达到表中规定值，然后再拧紧螺钉。
