胀紧式伺服膜片联轴器是一种无键式联结结构的传动件产品,在轴向力的作用下,胀套的内外套内缩外胀使轴和毂紧密贴合而产生足够的摩擦力以传递扭矩、轴向力,从而达到机构运转的目的。胀紧式联轴器具有联结的定心性能好、装配时无需加热、拆卸或调整轴与毂的相对位置方便、没有应力集中、承载能力强、扭矩大、平稳性好、精度高、不损坏配合表面等特点。
| MD3系列 迈动联轴器（胀紧式）伺服膜片伺服联轴器 | |||||||||||||||||
| 型号 Model | d1/d2 | D | L | W | L1 | M | M1 | M2 | 额定扭矩 | 最大扭矩 | 最高转速 | 惯性力矩 | 静态扭矩刚性 | 径向偏差 | 轴向偏差 | 角向偏差 | 重量 |
| MD3-Z70 | 18~35 | 70 | 65 | 7 | 29 | M6 | 4-M6 | 2-M6 | 70 | 140 | 17000 | 0.65×10-3 | 58×103 | 0.02 | ±0.5 | 0.5 | 0.95 |
| MD3-Z80 | 18~35 | 80 | 70 | 8 | 31 | M8 | 4-M6 | 2-M6 | 125 | 250 | 16000 | 1.0×10-3 | 62×103 | 0.02 | ±0.5 | 0.5 | 1.24 |
| MD3-Z90 | 28~48 | 90 | 70 | 8 | 31 | M8 | 6-M6 | 3-M6 | 180 | 360 | 14000 | 2.0×10-3 | 140×103 | 0.02 | ±0.5 | 0.5 | 1.65 |
| MD3-Z100 | 32~60 | 100 | 70 | 8 | 31 | M8 | 6-M6 | 3-M6 | 280 | 560 | 12000 | 2.95×10-3 | 160×103 | 0.02 | ±0.5 | 0.5 | 1.8 |
| MD3-Z126 | 38-65 | 126 | 82 | 11 | 35 | M10 | 6-M6 | 3-M6 | 450 | 900 | 10000 | 6.35×10-3 | 450×103 | 0.02 | ±0.5 | 0.5 | 3.3 |
| MD3-Z144 | 45-75 | 144 | 96 | 12 | 42 | M12 | 6-M8 | 3-M8 | 760 | 1520 | 8500 | 11.3×10-3 | 785×103 | 0.02 | ±0.5 | 0.5 | 4.5 |

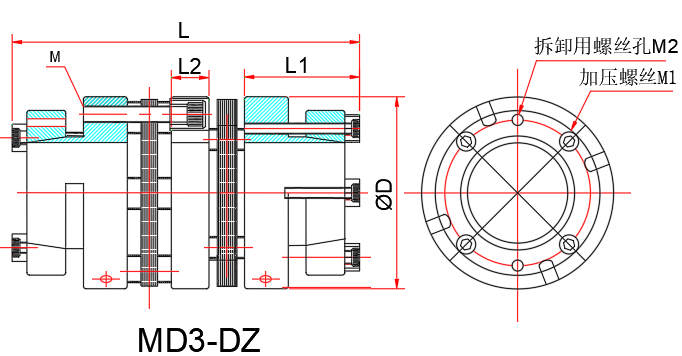

| 型号 Model | d1/d2 | D | L | W | L1 | L2 | M | M1 | M2 | 额定扭矩 | 最大扭矩 | 最高转速 | 惯性力矩 | 静态扭矩刚性 | 径向偏差 | 轴向偏差 | 角向偏差 | 重量 |
| MD3-DZ70 | 18~35 | 70 | 80 | 7 | 29 | 8 | M6 | 4-M6 | 2-M6 | 70 | 140 | 13000 | 0.81×10-3 | 30×103 | 0.2 | ±1 | 1.0 | 1150 |
| MD3-DZ80 | 22~35 | 80 | 88 | 8 | 31 | 10 | M8 | 4-M6 | 2-M6 | 125 | 250 | 11000 | 1.32×10-3 | 32×103 | 0.3 | ±1 | 1.0 | 1580 |
| MD3-DZ90 | 28~48 | 90 | 88 | 8 | 31 | 10 | M8 | 6-M6 | 3-M6 | 180 | 360 | 10000 | 2.56×10-3 | 68×103 | 0.3 | ±1 | 1.0 | 1980 |
| MD3-DZ100 | 32~60 | 100 | 88 | 8 | 31 | 10 | M8 | 6-M6 | 3-M6 | 280 | 560 | 8000 | 3.68×10-3 | 79×103 | 0.3 | ±1 | 1.0 | 2260 |
| MD3-DZ126 | 38-65 | 126 | 107 | 11 | 35 | 14 | M10 | 6-M6 | 3-M6 | 450 | 900 | 10000 | 7.96×10-3 | 450×103 | 0.02 | ±0.5 | 0.5 | 3.3 |
| MD3-DZ144 | 45-75 | 144 | 122 | 12 | 42 | 14 | M12 | 6-M8 | 3-M8 | 760 | 1520 | 8500 | 16.7×10-3 | 785-103 | 0.02 | ±0.5 | 0.5 | 4.5 |
伺服联轴器的安装使用方法：
1. 安装前应首先检查原动机和工作机两轴是否同心，两轴表面是否有包装纸和碰伤，联轴器两个半联轴节内孔是否有杂物，内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净，碰伤用细锉处理好。然后检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。
2. 为了便于安装，最好是将两个半联轴节放在120--150的保温箱或油槽中进行预热，使内孔尺寸涨大很容易装上。安装后保证轴头不能凸出半联轴节端面，以齐平为好。检测两半联轴节之间的距离：
3.安装螺栓：把螺栓从法兰盘小孔外侧穿入，从另一件法兰盘大孔外侧穿出套上缓冲套、弹性垫圈、扭上螺母,用扳手将螺母把紧。如安装不适或拆除更换，又不损伤轴及半联，安装完毕后，转动自如无别劲为好。
4. 操作工须知：在启动设备前应先检查联轴器的螺母是否有松动或脱落，如有要及时将螺母用扳手把紧。应先空载启动设备1分钟后将负载管线阀门打开；停机顺序相反。(请每月将联轴器外部用机油涂刷一遍)。
