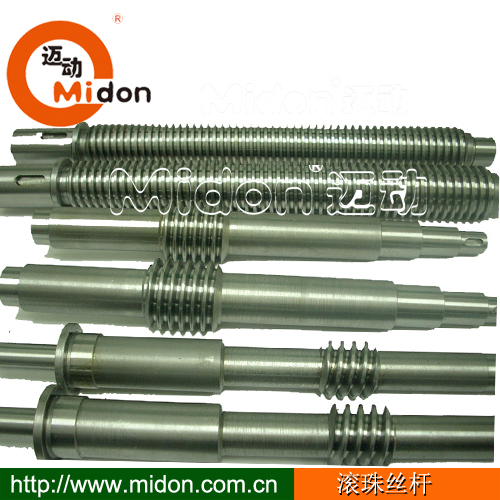

研磨丝杆， 【迈动工业】特根据客户的需要精心加工的磨制丝杆，我们给中国三大磨床厂提供这种齿部累计误差小于0.01MM,法向小于5“ 的高精度梯形丝杆，采用旋风铣销，后三次螺纹精磨加工，并用万能工具显微镜检测，保证产品100%客户的标准和要求。

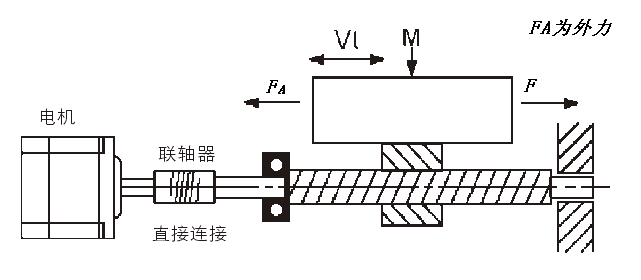

| 【迈动工业】特性：梯形丝杆比较滚珠丝杆成本低，能有效解决夹持、定位、进给运动之要求，具有自锁性。 | |||||||||||||
| 1.【迈动工业】梯形丝杆编码命名 | |||||||||||||
| Tr 25 × 05 L1000 × 780 | |||||||||||||
| 公称外径。公称导程。螺纹旋向：右旋：无记号；左旋： L 。螺杆长，有效梯形螺纹长度。 | |||||||||||||
| 1)Tr20×4表示：梯形丝杆d=20mm单螺纹，导程4mm，可提供左、右旋螺纹。 | |||||||||||||
| 2) Tr20×4P4表示：梯形丝杆外径d=20mm双螺纹，导程8mm，螺距4mm，只有右旋螺纹。 | |||||||||||||
| 3)齿侧面直径之导程角。 | |||||||||||||
| 4)旋转运动转换至直线运动时（摩擦系数μ =0.1时）之理论效率值。 | |||||||||||||
| 2.【迈动工业】梯形丝杆螺母材料 | |||||||||||||
| 梯形螺母材料一般有铜、黄铜，锡青铜，钢、 POM 等，不作编号说明，按客户图纸加工，与丝杆配作。 | |||||||||||||
| 3.【迈动工业】梯形丝杆种类 | |||||||||||||
| 从加工工艺不同分三种：车削梯形丝杆、磨削梯形丝杆、轧制梯形丝杆，一般根据产品不同要求及产品批量，选择合适的加工方式。 | |||||||||||||
| 4.【迈动工业】梯形丝杆副型号尺寸规格表 | |||||||||||||
| 【迈动工业】 梯形丝杆型号 | 螺距 (mm) | 外径 D (mm) | 受力圆径 d2 (mm) | 根径 d3 (mm) | 螺距误差 (mm/300mm) | 直线度 (mm/300mm) | |||
| 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | ||||
| Tr18x2 | 2 | 18 | 17.82 | 16.93 | 16.73 | 15.5 | 15.12 | 0.01 | 0.05 |
| Tr18x4 | 4 | 17.7 | 15.91 | 15.64 | 13.5 | 12.47 | 0.01 | 0.05 | |
| Tr18x8 | 4 | 17.43 | 15.91 | 15.61 | 13.5 | 12.47 | 0.01 | 0.05 | |
| Tr20x2 | 2 | 20 | 19.82 | 18.93 | 18.73 | 17.5 | 17.18 | 0.01 | 0.05 |
| Tr20x4 | 4 | 19.7 | 17.91 | 17.64 | 15.5 | 14.47 | 0.01 | 0.05 | |
| Tr20x8 | 4 | 19.7 | 17.9 | 17.61 | 15.5 | 14.47 | 0.01 | 0.05 | |
| Tr22x3 | 3 | 22 | 21.76 | 20.41 | 20.19 | 18.5 | 18.14 | 0.01 | 0.05 |
| Tr22x5 | 5 | 21.66 | 19.39 | 19.11 | 16.5 | 15.29 | 0.01 | 0.05 | |
| Tr22x8 | 4 | 21.7 | 19.9 | 19.61 | 17.5 | 16.47 | 0.01 | 0.05 | |
| Tr22x10 | 5 | 21.66 | 19.39 | 19.08 | 16.5 | 15.29 | 0.01 | 0.05 | |
| Tr24x3 | 3 | 24 | 23.76 | 22.41 | 22.17 | 20.5 | 20.14 | 0.01 | 0.05 |
| Tr24x5 | 5 | 23.66 | 21.39 | 21.09 | 18.5 | 17.27 | 0.01 | 0.05 | |
| Tr24x10 | 5 | 23.66 | 21.39 | 21.06 | 18.5 | 17.27 | 0.01 | 0.05 | |
| Tr26x3 | 3 | 26 | 25.76 | 24.41 | 24.17 | 22.5 | 20.14 | 0.01 | 0.05 |
| Tr26x5 | 5 | 25.67 | 23.39 | 23.09 | 20.5 | 19.27 | 0.01 | 0.05 | |
| Tr26x8 | 4 | 25.5 | 21.87 | 21.49 | 17 | 16.4 | 0.01 | 0.05 | |
| Tr26x10 | 5 | 25.67 | 23.39 | 23.09 | 20.5 | 19.27 | 0.01 | 0.05 | |
| Tr28x3 | 5 | 28 | 27.76 | 26.41 | 26.17 | 24.5 | 24.1 | 0.01 | 0.05 |
| Tr28x5 | 5 | 27.67 | 25.39 | 25.09 | 22.5 | 21.27 | 0.01 | 0.05 | |
| Tr28x10 | 5 | 27.67 | 25.39 | 25.06 | 22.5 | 21.27 | 0.01 | 0.05 | |
| Tr30x3 | 3 | 30 | 29.76 | 28.41 | 28.17 | 26.5 | 26.4 | 0.01 | 0.05 |
| Tr30x6 | 6 | 29.63 | 26.88 | 26.55 | 23 | 21.56 | 0.01 | 0.05 | |
| Tr32x12 | 6 | 29.63 | 26.88 | 26.51 | 23 | 21.56 | 0.01 | 0.05 | |
| Tr32x3 | 3 | 32 | 31.76 | 30.5 | 30.25 | 28.5 | 28.1 | 0.01 | 0.05 |
| Tr32x5 | 5 | 31.67 | 29.39 | 29.09 | 26.5 | 25.27 | 0.01 | 0.05 | |
| Tr32x6 | 6 | 31.63 | 28.88 | 28.55 | 25 | 23.56 | 0.01 | 0.05 | |
| Tr32x12 | 6 | 31.63 | 28.88 | 28.51 | 25 | 23.56 | 0.01 | 0.05 | |
| Tr36x6 | 6 | 36 | 35.63 | 32.88 | 32.55 | 29 | 27.56 | 0.01 | 0.05 |
| Tr36x12 | 6 | 35.63 | 32.88 | 32.51 | 29 | 27.56 | 0.01 | 0.05 | |
| Tr40x7 | 7 | 40 | 39.58 | 36.38 | 36.02 | 32 | 30.38 | 0.01 | 0.05 |
| Tr40x14 | 7 | 39.58 | 36.38 | 35.98 | 32 | 30.38 | 0.01 | 0.05 | |
| Tr44x7 | 7 | 44 | 43.57 | 40.37 | 40.02 | 36 | 34.38 | 0.01 | 0.05 |
| Tr44x12 | 12 | 43.4 | 37.84 | 37.42 | 31 | 30.18 | 0.01 | 0.05 | |
| Tr44x14 | 7 | 43.57 | 40.37 | 39.98 | 36 | 34.38 | 0.01 | 0.05 | |
| Tr50x8 | 8 | 50 | 49.55 | 45.87 | 45.47 | 41 | 39.17 | 0.01 | 0.05 |
| Tr50x12 | 12 | 49.4 | 43.84 | 43.37 | 37 | 36.25 | 0.01 | 0.05 | |
| Tr55x9 | 9 | 55 | 54.5 | 55.36 | 49.94 | 45 | 42.98 | 0.01 | 0.05 |
| Tr55x14 | 14 | 54.33 | 47.82 | 47.32 | 39 | 38.2 | 0.01 | 0.05 | |
| Tr60x9 | 9 | 60 | 59.5 | 55.36 | 54.94 | 50 | 47.98 | 0.01 | 0.05 |
| Tr60x14 | 14 | 59.33 | 52.82 | 52.32 | 44 | 43.2 | 0.01 | 0.05 | |
| Tr70x10 | 10 | 70 | 69.47 | 64.85 | 64.43 | 59 | 56.82 | 0.01 | 0.05 |
| Tr70x16 | 16 | 69.29 | 61.81 | 61.28 | 52 | 51.15 | 0.01 | 0.05 | |
| Tr80x10 | 10 | 80 | 79.47 | 74.85 | 74.43 | 69 | 66.82 | 0.01 | 0.05 |
| Tr80x16 | 16 | 79.29 | 71.81 | 71.28 | 62 | 61.15 | 0.01 | 0.05 | |
| Tr90x12 | 12 | 90 | 89.4 | 83.84 | 83.37 | 77 | 74.45 | 0.01 | 0.05 |
| Tr90x18 | 18 | 89.2 | 80.8 | 80.24 | 70 | 69.1 | 0.01 | 0.05 | |
| Tr95x12 | 12 | 95 | 94.4 | 88.84 | 88.34 | 82 | 81.22 | 0.01 | 0.05 |
| Tr95x16 | 16 | 94.3 | 88.84 | 86.25 | 77 | 73.71 | 0.01 | 0.05 | |
| Tr95x18 | 18 | 94.2 | 85.8 | 85.2 | 75 | 74.05 | 0.01 | 0.05 | |
| Tr100x12 | 12 | 100 | 99.4 | 93.84 | 93.34 | 87 | 86.22 | 0.01 | 0.05 |
| Tr100x16 | 16 | 99.29 | 91.81 | 91.25 | 82 | 78.71 | 0.01 | 0.05 | |
| Tr100x20 | 20 | 99.15 | 89.79 | 89.19 | 78 | 77.01 | 0.01 | 0.05 | |
| Tr120x14 | 14 | 120 | 119.33 | 112.82 | 112.29 | 104 | 103.16 | 0.01 | 0.05 |
| Tr120x16 | 16 | 119.29 | 111.81 | 111.25 | 102 | 98.71 | 0.01 | 0.05 | |
| Tr120x22 | 22 | 119.1 | 108.78 | 108.15 | 96 | 94.99 | 0.01 | 0.05 | |
