首页 » 迈动产品 » 胀套涨紧套 » 胀套

产品 介绍Product

产品名称：

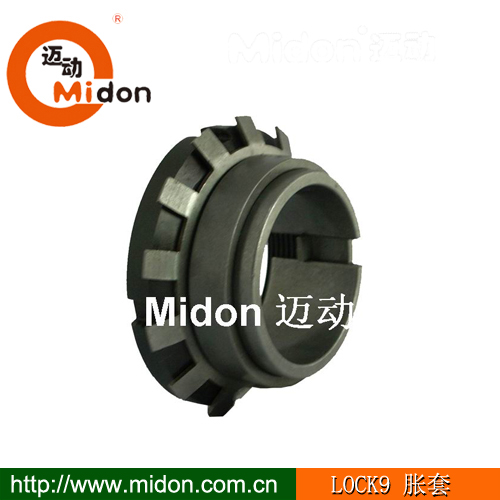

LOCK9 胀套 LOCK9涨紧套 Z19涨紧套 Z19胀套 TLK250 W胀套 TLK250 W涨紧套 Z19胀套厂家
产品特性：
1、实现无间隙免键联接，无需键槽，100%品质保证。
2、具有省时高效，避免传统隐性公差损坏；
3、具有高精度，大扭矩，自动调节中心作用；
4、45#钢调质研磨，反复涨紧弹性好。
5、备有现货库存，批量生产2~3周交货期。
品牌：
迈动工业
材质：
45#钢
表面：
经精加工后调质研磨，表面光洁。
寿命：
正常使用2~3年
包装：
迈动工业纸箱密封包装
起订量：
1
交期：
标准产品备有现货库存，批量生产2~3周交货
  • 技术参数Parameter
  • 技术支持Support
  • 使用说明Direction
  • 购买咨询Consultancy
  • 支付问题Pay
  • 发票与保修I & M
  • 其它问题Other


迈动工业——LOCK9胀紧套

LOCK9胀紧套类似于Z19 TLK250 W，迈动胀套拆卸方便，且具有良好的互换性。由于胀套能把较大配合间隙的轴毂结合起来，拆卸时将螺栓拧松，即可使被联结 件容易拆。胀紧时，接触面紧密贴合不易锈蚀，也便于拆开。

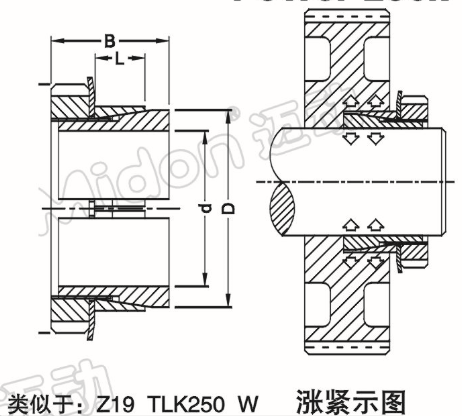

 LOCK9胀紧套基本尺寸参数

LOCK9
尺寸Dimensions
所受扭力Performances
压强Pression螺丝规格Ciamping screwsDIN-12.9

d×D

[mm]

L

[mm]

B

[mm]

D1

[mm]

Mt

[Nm]

Ft

[N]

Pw

[P/mm]

Pn

[P/mm]

Type

Ms

[Nm]

14×256.516.532385100200110Km495
15×256.516.532415500185110Km495
16×256.516.532435450174110Km495
17×266.516.532475500164107Km495
18×266.516.532495400155107Km495
19×306.51838626600178112Km5160
20×306.51838666600167111Km5160
22×326.51838736600152105Km5160
24×356.518451058750185127Km6220
25×356.518451108800178127Km6220
28×366.518451208550159124Km6220
30×40719.55216010600164123Km7340
32×42719.55217010600154117Km7340
35×45821.55823013100153120Km8480
36×45821.55824013300149120Km8480
38×48821.55825013100141112Km8480
40×521024.5653101550012093Km9680
42×551025.5653201520011487Km9680
45×571025.5704001770012296Km10870
48×621025.57550020800135105Km11970
50×621025.57552020800130105Km11970
55×681227.5806102200010384Km121100
56×681227.5806202200010182Km121100
60×731228.5858002660011393Km131300
63×791430.5929803110010786Km141600
65×791430.59210103100010486Km141600
70×841431.59812403540011092Km152000



【迈动工业】相关产品
胀紧套多锲论、链条、齿轮
LOCK1迈动胀紧套LOCK4迈动胀紧套LOCK7迈动胀紧套LOCK19迈动胀紧套 迈动齿轮（MI~M6)
LOCK2迈动胀紧套LOCK5迈动胀紧套LOCK8迈动胀紧套LOCK20迈动胀紧套迈动板式链条
LOCK3迈动胀紧套LOCK6迈动紧胀套LOCK18迈动胀紧套迈动惰轮J型迈动多锲论
皮带轮同步轮
迈动锥套皮带轮SPZ（1、2）槽迈动锥套皮带轮SPA（1、2）槽迈动锥套皮带轮（SPB（1、2)槽迈动锥套皮带SPC（3、4)槽L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽迈动锥套皮带轮SPA（3、4)槽迈动锥套皮带轮SPB（3、4)槽 迈动锥套皮带轮SPC(5、6)槽H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽迈动锥套皮带轮SPA（5、6)槽迈动锥套皮带轮（SPB（5、6)槽迈动锥套皮带轮SPC（8、10)槽XL型迈动直孔同步轮
链轮同步轮
迈动 06B 08B系列涨紧式锥套链轮美标链轮（40、50欧标（06B、08B)系列直孔链轮 T5型迈动同步轮5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮美标链轮（60、80）欧标（10B、12B)系列直孔链轮T10型迈动同步轮 8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮美标链轮（100、120）欧标（16B、20B)系列直孔链轮AT5型迈动同步轮 14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮美标链轮（140、160）欧标（24B、28B)系列直孔链轮AT10型迈动同步轮20M迈动同步轮




迈动工业——胀紧套使用方法



一.胀套安装前的准备工作



1 结合件的尺寸、公差和表面粗糙度应符合表A1要求
2 结合表面必须清洁、无污物、无腐蚀和无损伤。
3 在清洗后的胀套结合表面上均匀涂一层薄润滑油(不含二硫化钼添加剂)。



二.胀套的安装
1 把被联结件推移到轴上，使达到设计规定的位置。
2 将拧松螺钉的胀套平滑装入联结孔处，要防止结合件的倾斜，然后将螺钉拧紧。



三.拧紧胀套螺钉的方法
1 使用扭矩扳手，按对角、交叉的原则均匀地拧紧。
2 螺钉的拧紧力矩MA值按技术参数中的规定，并按下列步骤拧紧：
a.以1/3MA值拧紧 b.以1/2MA值拧紧。
c.以MA值拧紧 d.以MA值检查全部螺钉。



四.胀套的拆卸
1 拆卸时先逐级对角松开全部螺钉，但不要将螺钉全部拧出。
2 利用拆卸螺孔，旋入相应螺钉，或顶、或拉，使胀套松动后即可取出。



五.胀套的防护
1 安装完毕后，在胀套外露端面及螺钉头部涂上一层防锈油脂。
2 在露天作业或工作在较差环境的机器，应定期在外露的胀套端面上涂防锈油脂。
3 需在腐蚀介质中工作的胀套，应采取专门的防护(如加盖板、密封罩等)，以防胀套锈蚀。
