首页 » 迈动产品 » 联轴器 » 膜片联轴器

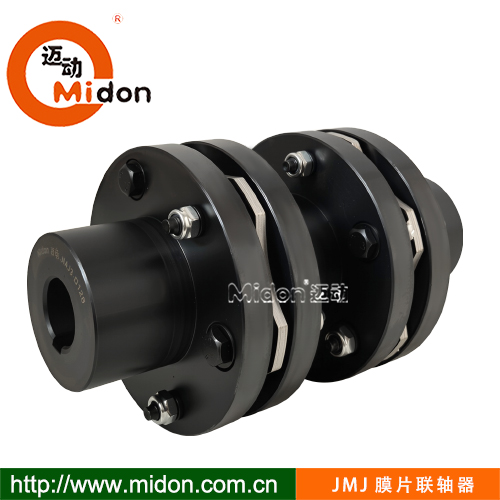

产品名称：: JMJ膜片联轴器

产品特性：: JMJ膜片联轴器

品牌：: 迈动工业

材质：

表面：

寿命：

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

迈动工业JMJ膜片联轴器的优点：
型号	公称转矩	瞬时最大转矩	最高转速	外径D	轴孔直径	L (推荐)	轴孔长度L（mm）		中套长S	膜隙厚 A	重量	每增加1m	转动惯量
TYPLE	N．m	N．M	r/min	mm	d1、d2	mm	J1型	Y型	mm	mm	KG	KG	kg·m2
JMJ1	63	100	9300	92	20~38	40	38~90	52~82	70	8±0.2	2	4.1	0.002
JMJ2	100	200	8400	102	25~45	45	44~84	62~112	80	8±0.2	2.9	4.8	0.003
JMJ3	250	400	6700	128	30~55	55	60~84	82~112	96	11±0.3	5.7	8	0.009
JMJ4	500	800	5900	145	35~65	65	60~107	82~142	116	11±0.3	8.5	11	0.017
JMJ5	800	1250	5100	168	40~75	75	84~107	112~142	136	14±0.3	12.5	12	0.034
JMJ6	1250	2000	4750	180	45~80	80	84~132	112~172	140	15±0.4	16.5	16	0.053
JMJ7	2000	3150	4300	200	50~85	90	84~132	112~172	145	15±0.4	21	19	0.082
JMJ8	2500	4000	4200	205	55~85	95	84~132	112~172	150	20±0.4	23	20	0.092
JMJ9	3150	5000	4000	215	55~90	100	84~132	112~172	160	20±0.4	27	21	0.117
JMJ10	4000	6300	3650	235	60~95	100	107~132	142~172	170	23±0.5	36	24	0.191
JMJ11	5000	8000	3400	250	60~100	105	107~167	142~212	180	23±0.5	42	26	0.252
JMJ12	6300	10000	3200	270	60~110	110	107~167	142~212	190	23±0.5	50	36	0.349
JMJ13	8000	12500	2850	300	65~110	115	107~167	142~212	200	27±0.6	66	47	0.56
JMJ14	10000	16000	2700	320	70~125	125	107~167	142~212	220	27±0.6	78	49	0.75
JMJ15	12500	20000	2450	350	75~140	140	107~202	142~252	240	32±0.7	110	51	1.26
JMJ16	16000	25000	2300	370	90~150	145	132~202	172~252	250	32±0.7	125	72	1.63
JMJ17	20000	31500	2150	400	95~160	165	132~242	172~302	290	32±0.7	160	77	2.45
JMJ18	25000	40000	1950	440	100~170	175	167~242	212~302	300	38±0.9	220	83	3.99
JMJ19	31500	50000	1850	460	100~180	185	167~242	212~302	320	38±0.9	245	89	4.98
JMJ20	35500	56000	1800	480	120~200	200	167~282	212~352	350	38±0.9	275	96	6.28
JMJ21	40000	63000	1700	500	120~200	210	167~282	212~352	370	38±0.5	320	103	7.68
JMJ22	50000	80000	1600	540	140~220	220	202~282	252~352	380	44±1	400	110	11.6
JMJ23	63000	100000	1450	600	140~240	240	202~330	252~410	410	50±0.1	560	145	19.8
JMJ24	80000	125000	1400	620	160~250	255	242~330	302~410	440	50±0.1	620	168	23.6
JMJ25	90000	140000	1300	660	180~280	275	242~380	302~470	480	50±0.1	740	182	31.9
JMJ26	112000	180000	1200	720	180~300	295	242~380	302~470	510	60±1.4	970	190	50.4
JMJ27	140000	200000	1150	740	220~300	300	282~380	352~470	520	60±1.4	1050	206	57
JMJ28	160000	224000	1100	770	240~300	320	330~380	410~470	560	60±1.4	1200	215	69.4
JMJ29	180000	280000	1050	820	250~340	350	330~450	410~550	600	60±1.4	1400	222	95.5
JMJ30	280000	450000	1000	875	280~360	350	380~450	470~550	620	60±1.6	1400	235	96.5
JMJ31	400000	630000	930	935	300~400	350	380~540	470~650	630	60±1	1800	290	142
JMJ32	450000	710000	880	1030	320~420	380	380~540	470~650	690	60±1	2250	330	194
JMJ33	560000	900000	820	1080	360~460	400	450~540	550~650	726	66±2.2	2750	390	271
JMJ34	1000000	1600000	740	1160	400~500	460	450~540	550~650	836	70±2.3	3500	450	387
JMJ35	1400000	2240000	680	1290	400~560	520	460~680	570~800	946	82±2.6	5000	570	750
JMJ36	2000000	3150000	620	1410	480~600	570	540~680	650~800	1040	92±2.8	6600	710	1050
JMJ37	2800000	4000000	570	1530	450~630	610	540~680	650~800	1100	105±3	8400	880	1630
JMJ38	4000000	6000000	520	1670	560~710	670	560~780	680~800	1210	115±3.7	11000	1050	2670
JMJ39	5000000	8000000	480	1830	600~750	730	680~780	800~830	1320	125±3.7	14500	1350	4060
JMJ40	6300000	1E+07	430	2000	670~850	800	700~880	800~830	1450	130±4	19000	1600	6600
JMJ41	8000000	1.3E+07	400	2200	750~850	850	780~880	800~850	1600	140±4.4	25000	1850	10400
JMJ42	10000000	1.6E+07	350	2400	800~950	960	800~980	800~900	1760	140±4.4	32000	2100	15200

公司名称：上海迈动机电设备有限公司

公司地址：上海青浦工业区崧海路98号

邮政编码：201703

公司电话：021-54422420

公司传真：021-54422420-801

邮箱：shmidon@126.com

户名：上海迈动机电设备有限公司

税号：310112660703692

开户行：工行上海莘庄支行

账号：1001140209007024765

电话：021-54422420 54422402

传真：021-54422420-801

地址：上海莘庄工业园区申富路128号（开票）

地址：上海青浦工业园区崧海路98号（收货地址）

上海迈动机电设备有限公司提供17%的增值税发票；

品质100%保证，让你更放心使用。

客服热线：021-54422402

1、按传递扭矩及扰性大小分四、六、八等分连杆形式。

2、承载能力大，适用范围大，寿命长，传递公称扭矩为25-1000000N.m 。

3、工作温度-20～250℃，且无需润滑，可在腐蚀介质中工作。

4、与齿式联轴器比，结构简单，易加工、维修，振动小，无噪声，适合高转速下使用。

5、装拆、检查方便，拆卸时传动系统主从部分可不轴向位移而脱开。

广泛应用于冶金、轧钢、矿山、化工、造船、泵、风机等行业。
