SL水冷轴承座重型轴承座SL200 SL300 SL500 SL600 SL4系列 SLQ4系列

首页 » 迈动产品 » 轴承 » 轴承座

产品介绍Product

产品名称：: SL水冷轴承座重型轴承座SL200 SL300 SL500 SL600 SL4系列 SLQ4系列

产品特性：: SL水冷轴承座重型轴承座SL200 SL300 SL500 SL600 SL4系列 SLQ4系列

品牌：: 迈动工业

材质：

表面：

寿命：

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

SL水冷轴承座重型轴承座SL200 SL300 SL500 SL600 SL4系列 SLQ4系列

水冷轴承座具有传热效果好、结构简单可靠以及环保节能等优点，在实际应用中具有广阔的发展前景。水冷轴承座的结构主要包括轴承、轴承座和水冷管三部分。轴承座内部设置有一套水冷管系，水冷管系与轴承紧密结合，通过导热剂使轴承座能够快速传导底座周围的热量。水冷轴承座的原理是通过水冷管系将轴承座周围的热量传递到冷水中，从而降低轴承座的温度。水冷轴承座的工作过程主要分为两个步骤：传热和降温。

SL200水冷轴承座

水冷轴承座 BaemgUnt NO	轴径 Shaft Diad		基本尺寸 Dimensicn（mm）																座重量 Housing wt（kg）	轴承型号 Housing NO		定位环 Locating Ping		密封型号 TSNG
	（mm）		Da	a	b	c	g H12	h h12	L	W	n	m	s	u	v	t	e					规格 Number	数量 QTY
	d	d1	Da	a	b	c	g H12	h h12	L	W	n	m	s	u	v	t	2	4				规格 Number	数量 QTY
SL211/SSL211	55	65	100	275	78	30	44	80	95	127	40	230	M16	18	24	M10	M16	M12	10	1211 2211	22211	SR100X11.5 SR100X9.5	2 2	TSNG211 TUS211
SL212/SSL212	60	70	110	255	70	30	48	70	105	133	35	210	M16	18	24	M10	M16	M12	7.95	1212 2212	22212	SR110X13 SR110X10	2 2	TSNG212 TUS212
SL213/SSL213	65	75	120	275	80	30	51	80	110	148	35	230	M16	18	24	M10	M16	M12	9.9	1213 2213	22213	SR120X14 SR120X10	2 2	TSNG213 TUS213
SL214/SSL214	70	80	120	275	80	30	51	80	110	150	40	230	M16	18	24	M10	M16	M12	12.5	1214 2214	22214	SR125X12.5 SR125X10	2 2	TSNG314 TUS314
SL215/SSL215	75	85	130	280	80	30	56	80	115	154	40	230	M16	18	24	M10	M16	M12	12.4	1215 2215	22215	SR130X15.5 SR130X12.5	2 2	TSNG215 TUS215
SL216/SSL216	85	90	140	315	90	32	58	95	120	175	40	260	M20	22	28	M12	M20	M16	16.8	1216 2216	22216	SR140X16 SR140X12.5	2 2	TSNG216 TUS216
SL217/SSL217	85	95	150	320	90	32	61	95	125	181	50	260	M20	22	28	M12	M20	M16	17.2	1217 2217	22217	SR150X16.5 SR150X12.5	2 2	TSNG217 TUS217
SL218/SSL218	90	100	160	345	100	35	65	100	140	192	50	290	M20	22	28	M12	M20	M16	22.5	1218 2218	22218 23218	SR160X17.5 SR160X12.5 SR160X6.25	2 2 2	TSNG218 TUS218
SL219/SSL219	95	110	170	345	100	35	68	112	145	209	50	290	M20	22	28	M12	M20	M16	25.2	1219 2219	22219	SR170X18 SR170X12.5	2 2	TSNG219 TUS219
SL220/SSL220	100	115	180	380	110	40	70	112	160	215	60	320	M24	26	32	M16	M24	M16	28.3	1220 2220	22220 23220	SR180X18 SR180X12 SR180X9.7	2 2 1	TSNG220 TUS220
SL222/SSL222	110	125	200	410	120	45	80	125	175	239	70	350	M24	26	32	M16	M24	M16	38	1222 2222	22222 23222	SR200X21 SR200X13.5 SR200X5.1	2 2 2	TSNG222 TUS222
SL224/SSL224	120	135	215	410	120	45	86	140	185	271	70	350	M24	26	32	M16	M24	M16	43.7		22224 23224	SR215X14 SR215X5	2 2	TSNG224 TUS224S
SL226/SSL226	130	145	230	445	130	50	90	150	190	290	70	380	M24	35	42	M16	M24	M16	55		22226 23226	SR230X13 SR230X5	2 2	TSNG226 TUS226
SL228/SSL228	140	155	250	500	150	50	98	150	205	302	80	420	M30	35	42	M20	M30	M16	68		22228 23228	SR250X15 SR250X5	2 2	TSNG228 TUS228
SL230/SSL230	150	165	270	530	160	60	106	160	220	350	90	450	M30	35	42	M20	M30	M20	75		22230 23230	SR270X16.5 SR270X5	2 2	TSNG230 TUS230
SL232/SSL232	160	175	290	550	160	60	114	170	235	370	90	470	M30	35	42	M20	M30	M20	80		22232 23232	SR290X17 SR290X5	2 2	TSNG232 TUS232


SL300水冷轴承座

水冷轴承座 BaemgUnt NO	轴径 Shaft Diad （mm）		基本尺寸 Dimensicn（mm）																	座重量 Housing wt（kg）	轴承型号 Housing NO		定位环 Locating Ping		密封型号 TSNG TSNU
	轴径 Shaft Diad （mm）		D H8	a	b	c	g H12	h h12	L	L1	W	n	m	s	u	v	t	e					规格 Number	数量 QTY
	d	d1	D H8	a	b	c	g H12	h h12	L	L1	W	n	m	s	u	v	t	2	4				规格 Number	数量 QTY
SL309 SSL309	45	55	100	275	77	30	44	80	95	100	155	40	230	M12	18	23	M10	M12	M16	9	1309 2309	22309	SR100X9.5 SR100X4	2 2	TSNG309 TSU309
SL310 SSL310	50	60	110	255	70	30	48	70	105	110	135	35	210	M16	18	23	M10	M16	M12	6.6	1310 2310	22310	SR110X10.5 SR110X4	2 2	TSNG310 TSU310
SL311 SSL311	55	65	120	275	80	30	51	80	110	115	150	40	230	M16	18	23	M10	M16	M12	7.8	1311 2311	22311	SR1120X11 SR120X4	2 2	TSNG311 TSU311
SL312 SSL312	60	70	130	280	80	30	56	80	115	120	155	40	230	M16	18	23	M10	M16	M12	9	1312 2312	22312	SR130X12.5 SR130X5	2 2	TSNG312 TSU312
SL313 SSL313	65	75	140	315	90	32	58	95	120	125	175	50	260	M20	22	27	M12	M20	M16	9.5	1313 2312	22313	SR140X12.5 SR140X5	2 2	TSNG313 TSU313
SL314 SSL314	70	80	150	320	90	32	61	95	125	130	185	50	260	M20	22	27	M12	M20	M16	10.3	1314 2314	22314	SR150X13 SR150X5	2 2	TSNG314 TSU314
SL315 SSL315	75	85	160	345	100	35	65	100	145	150	195	50	290	M20	22	27	M12	M20	M16	11.4	1315 2315	22315	SR160X14 SR160X5	2 2	TSNG315 TSU315
SL316 SSL316	80	95	170	345	100	35	68	112	140	145	210	50	290	M20	22	27	M12	M20	M16	13	1316 2316	22316	SR170X14.5 SR170X5	2 2	TSNG316 TSU316
SL317 SSL317	85	95	180	380	110	40	70	112	160	155	218	60	320	M24	26	32	M16	M24	M16	16	1317 2317	22317	SR180X14.5 SR180X5	2 2	TSNG317 TSU317
SL318 SSL318	90	100	190	380	110	40	74	112	160	165	218	60	320	M24	26	32	M16	M24	M16	22.8	1318 2318	22318	SR190X15.5 SR190X5	2 2	TSNG218 TSU218
SL319 SSL319	95	110	200	410	120	45	80	125	175	180	240	70	350	M24	26	32	M16	M24	M16	27.8	1319 2319	22319	SR200X17.5 SR200X6.5	2 2	TSNG319 TSU39
SL320 SSL320	100	115	215	410	120	45	86	140	185	190	270	70	350	M24	26	32	M20	M24	M16	34	1320 2320	22320	SR215X19.5 SR215X6.5	2 2	TSNG320 TSU320
SL322 SSL322	110	125	240	460	130	45	90	150	190	195	290	70	380	M24	28	36	M20	M24	M20	55	1322 2322	22322	SR240X20 SR240X5	2 2	TSNG222 TSU222
SL324 SSL324	120	135	260	540	160	50	96	160	205	210	350	90	420	M30	33	42	M20	M30	M20	76		22324	SR260X5 SR260X10	2 1	TSNG224 TSU224
SL326 SSL326	130	150	280	560	160	50	103	170	215	225	325	90	450	M30	33	42	M20	M30	M20	82		22326	SR280X5 SR280X10	2 1	TUS226 150MM
SL328 SSL328	140	160	300	630	170	55	112	180	235	210	305	100	420	M30	33	42	M20	M30	M20	98		22328	SR300X5 SR300X10	2 1	TUS228 160MM
SL330 SSL330	150	170	320	680	180	55	118	190	245	225	325	110	450	M30	33	42	M20	M30	M20	110		22330	SR320X5 SR320X10	2 1	TUS230 170MM
SL332 SSL332	160	180	340	710	190	60	124	200	255	265	445	110	580	M30	42	52	M24	M36	M20	128		22332	SR340X5 SR340X10	2 1	TUS232 180MM

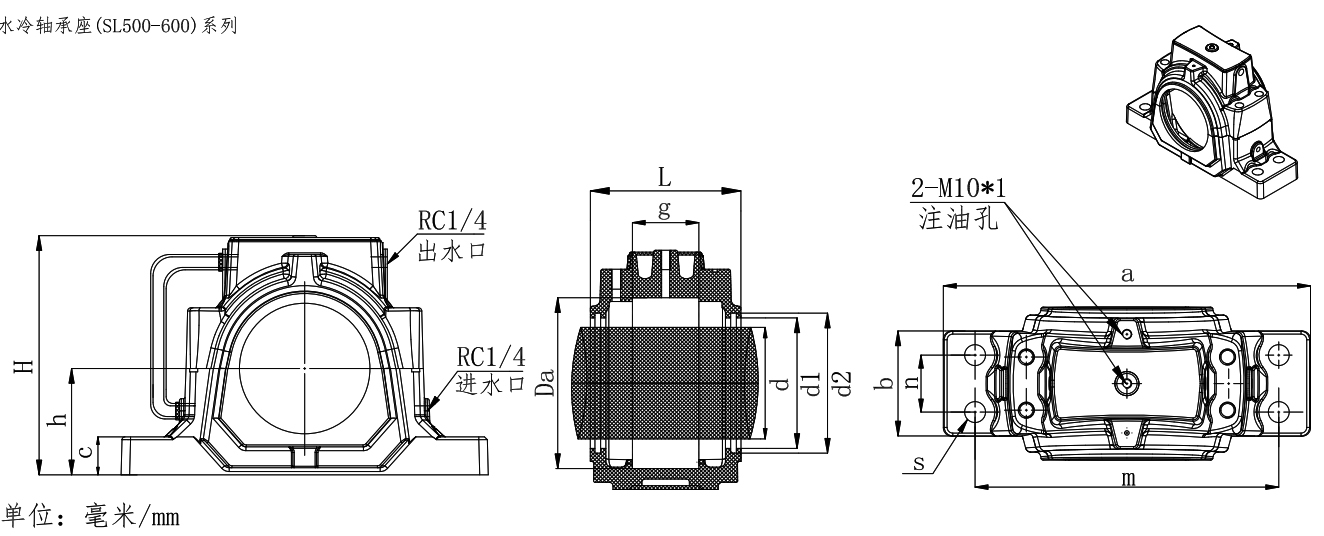

SL600水冷轴承座

水冷轴承座 BaemgUnt NO	轴径 Shaft Diad	基本尺寸 Dimensicn（mm）																座重量 Housing wt（kg）	轴承型号 Housing NO		紧定套 Asapter Sieeve	定位环 Locating Ping		密封型号 TSNG
	（mm）	Da	a	b	c	g H12	h h12	L	W	n	m	s	u	v	t	e						规格 Number	数量 QTY
	（mm）	Da	a	b	c	g H12	h h12	L	W	n	m	s	u	v	t	2	4					规格 Number	数量 QTY
SL609/SSL609	40	100	275	77	30	44	80	95	165	40	230	M12	18	23	M10	M12	M10	10	1309K 2309K	22309K	H309 H2309	SR100X9.5 SR100X4	2 2	TSNG609 TSU609
SL610/SSL610	45	110	255	70	30	48	70	105	153	35	210	M16	18	23	M10	M16	M12	9	1310K 2310K	22310K	H310 H2310	SR110X10.5 SR110X4	2 2	TSNG610 TSU610
SL611/SSL611	50	120	275	80	30	51	80	110	175	40	230	M16	18	23	M10	M16	M12	12	1311K 2311L	22311K	H311 H2311	SR120X11 SR120X4	2 2	TSNG611 TSU611
SL612/SSL612	55	130	280	80	30	56	80	115	185	40	230	M16	18	23	M10	M16	M12	13.3	1312K 2312K	22312K	H312 H2312	SR130X12.5 SR130X5	2 2	TSNG612 TSU612
SL613/SSL613	60	140	315	90	32	58	95	120	200	50	260	M20	22	27	M12	M20	M16	17.5	1313K 2313K	22313K	H313 H2313	SR140X12.5 SR140X5	2 2	TSNG613 TSU613
SL614/SSL614	60	150	320	90	32	61	95	125	215	50	260	M20	22	27	M12	M20	M16	18.2	1314K 2314K	22314K	H314 H2314	SR150X13 SR150X5	2 2	TSNG517 TSU517
SL615/SSL615	65	160	345	100	35	65	100	145	220	50	290	M20	22	27	M12	M20	M16	22.5	1315K 2315K	22315K	H315 H2315	SR160X14 SR160X5	2 2	TSNG615 TSU615
SL616/SSL616	70	170	345	100	35	68	112	140	238	50	290	M20	22	27	M12	M20	M16	25	1316K 2316K	22316K	H316 H2316	SR170X14.5 SR170X5	2 2	TSNG616 TSU616
SL617/SSL617	75	180	380	110	40	70	112	160	255	60	320	M24	26	32	M16	M24	M20	29.5	1317K 2317K	22317K	H317 H2317	SR180X14.5 SR180X5	2 2	TSNG617 TSU617
SL618/SSL618	80	190	400	110	40	74	112	160	260	60	320	M24	26	32	M16	M24	M20	22.8	1318K 2318K	21318K 22318K	H318 H2318	SR190X15.5 SR190X5	2 2	TSNG518 TSU518
SL619/SSL619	85	200	410	120	45	80	125	175	270	70	350	M24	26	32	M16	M24	M20	42	1319K 2319K	22319K	H319 H2319	SR200X17.5 SR200X6.5	2 2	TSNG619 TSU619
SL620/SSL620	90	215	410	120	45	86	140	185	295	70	350	M24	26	32	M16	M24	M20	43.2	1320K 2320K	22320K	H320 H2320	SR215X19.5 SR215X6.5	2 2	TSNG620 TSU620
SL622/SSL622	100	240	460	130	45	90	150	190	290	70	380	M24	28	36	M16	M24	M20	45	1322K 2322K	22322K	H322 H2322	SR240X20 SR240X5	2 2	TSNG522 TSU522
SL624/SSL624	110	260	540	160	50	96	160	205	350	90	420	M30	33	42	M20	M30	M24	76		22324K	H2324	SR260X5 SR260X10	2 1	TSNG524 TSU524
SL626/SSL626	115	280	560	160	50	103	170	215	325	90	450	M30	33	42	M20	M30	M24	75.5		22326K	H2326	SR280X5 SR280X10	2 1	TSNG526 TSU526
SL628/SSL628	25	300	630	170	55	112	180	235	305	100	420	M30	33	42	M20	M30	M24	98		22328K	H2328	SR300X5 SR300X10	2 1	TSNG528 TSU528
SL630/SSL630	135	320	680	180	55	118	190	245	325	110	450	M30	33	42	M20	M30	M24	110		22330K	H2330	SR320X5 SR320X10	2 1	TSNG530 TSU530
SL632/SSL632	140	340	710	190	60	124	200	255	445	110	580	M36	42	52	M24	M36	M30	128		22332K	H2332	SR340X5 SR340X10	2 1	TSNG532 TSU532

SL4系列水冷轴承座

代号 Code name	轴承座型号 Unit No	轴径（mm）根据选用轴承型号选轴径					基本尺寸（mm）													重量W.T kg
		1	2	3	4	5	Da	h	c	b	w	a	J	m	n	L	L1	t	s
Q/ZB92.1.00	SL4-130	55	65	70	75	85	130	125	40	130	295	350	175	300	60	135	165	M20	22	44
Q/ZB92.2.00	SL4-140	60	65	75	80	90	140													42.1
Q/ZB92.3.00	SL4-150	65	70	75	80	95	150	140	50	130	320	400	205	340	60	135	165	M20	22	56.4
Q/ZB92.4.00	SL4-160	65	75	85	90	100	160													54.3
Q/ZB92.5.00	SL4-165	100	110	120	130		165													52.1
Q/ZB92.6.00	SL4-170	70	90	95	100	110	170													51.2
Q/ZB92.7.00	SL4-180	75	85	95	100	115	180	160	60	140	360	460	240	400	65	145	175	M20	26	77.6
Q/ZB92.8.00	SL4-190	80	90	100			190													75
Q/ZB92.9.00	SL4-200	85	90	95	110	125	200													72.6
Q/ZB92.11.00	SL4-210	85	100	115	130	140	210	180	70	165	395	530	280	460	80	170	200	M24	32	115.4
Q/ZB92.12.00	SL4-215	90	95	110	120	135	215													110.7
Q/ZB92.13.00	SL4-225	125	135	140	150	160	225													105.3
Q/ZB92.14.00	SL4-230	115	125	130	145		230													102.7
Q/ZB92.15.00	SL4-240	100	105	110	125		240	200	70	170	435	560	310	485	80	175	205	M24	32	128.8
Q/ZB92.16.00	SL4-250	125	135	140	155		250													121.8
Q/ZB92.17.00	SL4-260	110	115	120	135	150	260													116.8
Q/ZB92.18.00	SL4-270	135	145	150	160	170	270	220	80	185	475	650	350	570	92	190	220	M24	40	182.6
Q/ZB92.19.00	SL4-280	115	130	150	160	170	280													176.6
Q/ZB92.20.00	SL4-290	140	150	160	170	190	290													171.6
Q/ZB92.21.00	SL4-300	125	140	150	160	180	300	240	90	185	529	680	380	600	92	190	220	M30	40	205.3
Q/ZB92.22.00	SL4-310	170	180	190	200	210	310													196.3
Q/ZB92.23.00	SL4-320	135	150	170	180	190	320													190.3
Q/ZB92.24.00	SL4-340	140	160	180	190	220	340	275	100	210	599	780	435	680	108	215	248	M30	46	318.3
Q/ZB92.25.00	SL4-360	150	160	180	220	250	360													301.3
Q/ZB92.26.00	SL4-370	200	220	230			370													286.3
Q/ZB92.27.00	SL4-380	160	180	190			380	300	110	240	630	880	485	770	128	250	290	M30	55	421.4
Q/ZB92.28.00	SL4-400	220	230	240	260	270	400													399.4
Q/ZB92.29.00	SL4-420	180	200	210	280	290	420													377.4
Q/ZB92.30.00	SL4-440	240	250	260	270		440	330	110	260	648	980	560	880	160	275	315	M36	55	535.1
Q/ZB92.31.00	SL4-460	260	270	280	290		460													527.2

SLQ4系列水冷轴承座

轴承座型号 Unit No	轴径（mm）根据选用轴承型号选轴径					基本尺寸（mm）												重量W.T kg
	1	2	3	4	5	Da	h	c	b	w	a	J	m	n	L	t	e
SLQ4-120	50	60	65	75	85	120	100	35	115	220	300	165	250	60	120	M16	19	35
SLQ4-125	70	80	90			125												33
SLQ4-130	60	65	70	75	85	130	125	40	130	295	350	175	300	60	145	M20	22	44
SLQ4-140	60	65	75	80	90	140												42.1
SLQ4-150	65	70	75	80	95	150	140	50	130	320	400	205	340	60	145	M20	22	56.4
SLQ4-160	65	75	85	90	100	160												54.3
SLQ4-165	100	110	120	130		165												52.1
SLQ4-170	70	90	95	100	110	170												51.2
SLQ4-180	75	85	95	100	115	180	160	60	140	360	460	240	400	65	155	M20	26	77.6
SLQ4-190	80	90	100			190												75
SLQ4-200	85	90	95	110	125	200												72.6
SLQ4-210	85	100	115	130	140	210	180	70	165	395	530	280	460	80	185	M24	32	115.4
SLQ4-215	90	95	110	120	135	215												110.7
SLQ4-225	125	135	140	150	160	225												105.3
SLQ4-230	115	125	130	145		230												102.7
SLQ4-240	100	105	110	125		240	200	70	170	435	560	310	485	80	190	M24	32	126.8
SLQ4-250	125	135	140	155		250												121.8
SLQ4-260	110	115	120	135	150	260												116.8
SLQ4-270	135	145	150	160	170	270	220	80	185	475	650	350	570	92	205	M24	40	182.6
SLQ4-280	115	130	150	160	170	280												176.6
SLQ4-290	140	150	160	170	190	290												171.6
SLQ4-300	125	140	150	160	180	300	240	90	185	529	680	380	600	92	205	M30	40	205.3
SLQ4-310	170	180	190	200	210	310												196.3
SLQ4-320	135	150	170	180	190	320												190.3
SLQ4-340	140	160	180	190	220	340	275	100	210	599	780	435	680	108	230	M30	46	316.3
SLQ4-360	150	160	180	220	250	360												301.3
SLQ4-370	200	220	230			370												286.3
SLQ4-380	160	180	190			380	300	110	240	630	880	485	770	128	265	M30	55	421.4
SLQ4-400	220	230	240	260	270	400												399.4
SLQ4-420	180	200	210	280	290	420												377.4
SLQ4-440	240	250	260	270		440	330	110	260	648	980	560	880	160	275	M36	55	535.1
SLQ4-460	260	270	280	290		460												527.2
