首页 » 迈动产品 » 离合制动器 » 牙嵌电磁离合器

产品 介绍Product

产品名称：
DLY8 牙嵌式电磁离合器
产品特性：
迈动工业牙嵌式离合器--用两半离合器端面上的牙互相嵌合或脱开以达到主、从动轴的离合、牙有矩形、梯形、三角形、锯齿形和螺旋形等几种形式。由于同时参与嵌合的牙数多，故承载较高，适用范围广泛.外形尺寸小，传递转矩大，接合后主从动轴无相对滑动，传动比不变。但接合时有冲击，适合于静止接合，或转速差较小时接合(对矩形牙转速差≤10r/min，对其余牙形≤300r/min)，主要用于低速机械的传动轴系.
品牌：
迈动工业
材质：
45钢，调质
表面：
发黑， 注PU
寿命：
2
包装：
迈动工业纸箱密封包装
起订量：
1
交期：
标准产品备有现货库存，批量生产2~3周交货
  • 技术参数Parameter
  • 技术支持Support
  • 使用说明Direction
  • 购买咨询Consultancy
  • 支付问题Pay
  • 发票与保修I & M
  • 其它问题Other

牙嵌式离合器传动结构怎样的？

   迈动工业牙嵌式电磁离合器----借助通入磁轭内励磁线圈中的电流产生磁力吸引衔铁，从而使与磁轭和衔铁相连的两上牙形齿爪接合传递转矩。牙嵌式电磁离合器可分为线圈旋转（有滑环式）和线圈静止（无滑环式）两种，前一种的励磁线圈回转，电流经滑环引入，后一种励磁线圈静止，电流直接通入线圈。为了使离、合容易，一般采用三角形牙或梯形牙。

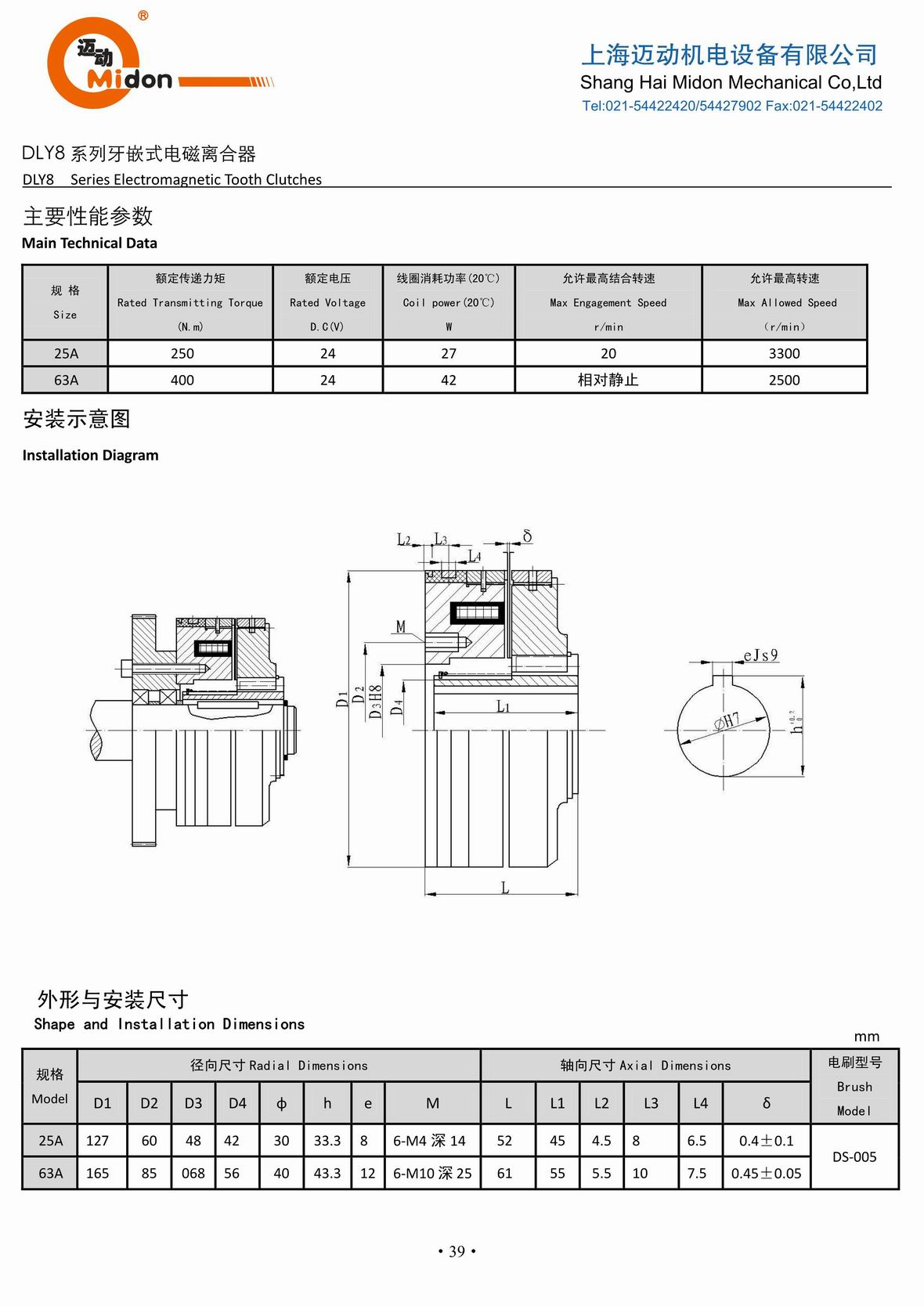

迈动离合器 - DLY8 牙嵌式电磁离合器IMG.jpg

         如上图所示为线圈旋转牙嵌式电磁离合器，图上部为接合状态，下部为分离状态。主动齿轮1安装在轴的滚动轴承上，衔铁3和磁轭8的相对端面上有三角形齿，励磁线圈6置于磁轭内。件2、3间的内啮合齿轮副有导向和传扭的双重作用。线圈通电建立磁场后磁轭将衔铁吸住，端面齿啮合，动力由齿轮1经齿圈2传给已接合的衔铁和磁轭，由轴9输出。离合器断电时，压缩弹簧7使衔铁复位，两半离合器牙分开，隔磁环4的作用是使磁力线构成回路，减少磁损失，提高接合力。
