首页 » 迈动产品 » 联轴器 » 鼓齿联轴器

产品 介绍Product

产品名称：

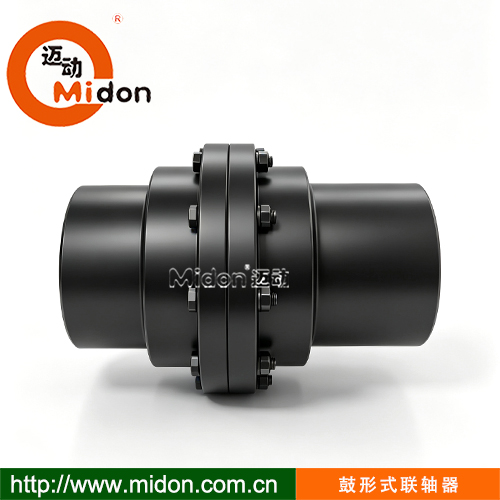

G200 鼓形式联轴器 G200鼓形式联轴器 G200鼓形式联轴器厂家
产品特性：
1、鼓形齿式联轴器属于刚性联轴器，具有径向和角向等轴线偏差补偿能力，一般为±1°
2、具有结构紧凑、回转半径小、承载能力大、传动效率高、噪音低及使用寿命长等优点；材料为：45#；
3、与G100系列相比密封为整体型，齿间距小，相对允许轴向和角向位移小，结构紧凑，转动惯量小。
4、适用于低速重载工况，如冶金、矿山、起重、运输、石油、化工机械等各类机械的轴系传动中。
品牌：
迈动工业
材质：
SC45#调质/锻钢
表面：
经调质精加工后发黑处理，表面光洁。
寿命：
正常使用2~3年
包装：
迈动工业纸箱密封包装
起订量：
1
交期：
标准产品备有现货库存，批量生产2~3周交货
  • 技术参数Parameter
  • 技术支持Support
  • 使用说明Direction
  • 购买咨询Consultancy
  • 支付问题Pay
  • 发票与保修I & M
  • 其它问题Other



鼓形齿式联轴器是由相同的齿数的鼓形外齿圈和带凸缘的内齿圈，及铰制螺栓组合而成的刚性联轴器，外齿轴圈的齿呈鼓型，中间厚两端薄，轴线上形成球结构，可避免齿部棱角接触引起的应力集中。

G200系列  迈动鼓形齿式联轴器
基本参数和主要尺寸（ZB J19  013-89）
型号公称转矩Tn  Kn.m许用转速(n)  r/min轴孔直径d1  d2轴孔长度  LDD1D2CHABe最大重量  kg
G2010.355400016-3038-601037150823676385.1
G2020.63400020-4044-1121158360824288426.2
G2031400022-5044-1121279575824490428.6
G2041.6400038-6082-142149116908249984214.5
G2052.8400040-7084-142167134105102.5551084219.6
G2064.5400045-8584-172187153125102.5561104231.2
G2076.3375050-9584-172204170140102.5601184247.5
G2089330055-10584-212230186155123671424760.2
G20914300060-125107-252256212180123691464795.8
G21020265065-135107-252287239200143.57816447119
G21132235070-160107-302325276235143.58117047189
G21245210075-185107-3523623132701648919049285
G213631850150-215202-352412350300184.59820849360
G2141001650170-250242-410462420335225.517229663544
G2151601500190-285282-470512470380225.518231663786
G2162241300220-320282-470580522430287209354671027
G2173151200250-365330-550644582490287198364671532
G2184501050280-400380-650726658540288222430752278
G219630950300-470380-650818748630328232440753026
G220900800360-540450-8009288387203210.5247470754430
G2211250750400-600540-80010229288104011.5255490756152
G2221600650450-680540-900113410369154013262510757738
G2232240600530-770680-9001282117810305014.52995808011553
G2243150550560-850680-10001428132211755016.53176108016615
G2254000460670-1040780-110016441538139050193256208027797
订货书写示范：G201-YAØ16*L44/JAØ30*L60     关于Y，J，J1，Z型孔，A型键槽等，请见P4页
