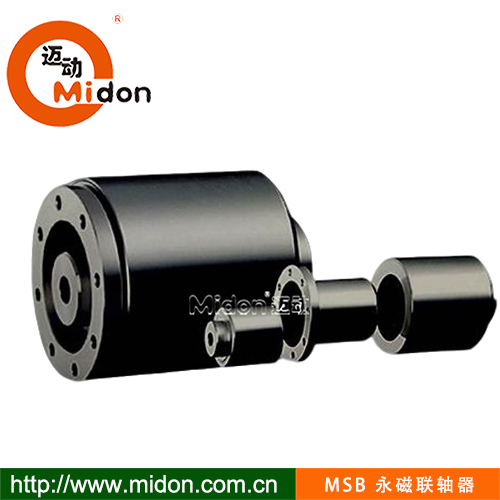

MSB永磁联轴器,永磁同步轮联轴器，非接触式联轴器，非金属隔离罩永磁联轴器，耐高温联轴器，圆筒式永磁联轴器
永磁联轴器工作原理：它是一种利用永磁体南北极相互吸引或永磁体和电磁线圈之间的相互发生磁场引力作用，实现互相非接触式隔空传递力矩的装置。
永磁联轴器工作详解：
1. 永磁体产生磁场：永磁联轴器内部强大的永磁体，通过自身产生的磁场，形成稳定的磁力相牵引力，相互作的主动和从动关系的工作环境。
2. 电线圈产生磁场：在永磁体附近安装有一个电磁线圈，通上电流后，线圈会产生一个磁场。
3. 磁场交互作用：当电磁线圈产生的磁场与永磁体产生的磁场相互作用时，会发生磁场引力的相互作用。
通过调节电磁线圈的电流大小，来控制电磁场的强度，从而调节永磁联轴器的引力的大小效果。这种原理具有可调节的扭矩输出特性，叫可调永磁联轴器，下不详述，参看迈动工业其它永磁产品。 类：MINEX SC
规格 TYPLE | 扭矩Nm | 内磁转子 | 隔离套 | 外磁转子 | 通用件 | 可选部件 | |||||||||||||||||||
| 孔径d1 | D11 | L11 | S1 | G1 | DS1 | DS2 | DS3 | DS4 | ZS | DA1 | DA2 | DA3 | DA4 | LA1 | DS | DS6 | DA5 | L totel | LH | d3 | DK | ||||
| 最少 | 最大 | 最少 | 最大 | ||||||||||||||||||||||
| MSB75/10 | 10 | 12 | 28 | 45 | 39.5 | 4 | 46.5 | M6 | 75 | 100 | 118 | 9 | 8 | 90 | 100 | 110 | M6 | 41 | 12.5 | 74.6 | 76.2 | 102 | |||
| MSB75/20 | 24 | 58 | 26.5 | 61 | |||||||||||||||||||||
| MSB75/30 | 40 | 80 | 6 | 63.5 | 14.5 | ||||||||||||||||||||
| MSB110/16 | 25 | 14 | 55 | 72 | 45 | 4 | 51 | M8 | 110 | 133 | 153 | 9 | 12 | 126 | 135 | 145 | M6 | 41 | 19 | 111.5 | 112.8 | 115 | |||
| MSB110/26 | 60 | 65 | 31 | 61 | |||||||||||||||||||||
| MSB110/36 | 95 | 85 | 11 | 81 | |||||||||||||||||||||
| MSB135/20 | 100 | 20 | 70 | 90 | 65 | 4 | 46.5 | M10 | 135 | 158 | 178 | 9 | 16 | 150 | 160 | 170 | M6 | 70 | 18.5 | 136.5 | 138.2 | 139 | |||
| MSB135/40 | 145 | 85 | 26.5 | 90 | |||||||||||||||||||||
| MSB135/60 | 200 | 110 | 7 | 110 | 22 | ||||||||||||||||||||
| MSB165/24 | 210 | 24 | 90 | 110 | 85 | 6 | 66.5 | M12 | 163.5 | 192 | 218 | 11 | 12 | 180 | 188 | 198 | M6 | 90 | 18.5 | 167 | 168.5 | 170 | |||
| MSB165/44 | 285 | 110 | 41 | 110 | 21 | ||||||||||||||||||||
| MSB165/64 | 370 | 130 | 22 | 130 | |||||||||||||||||||||
| MSB200/30 | 430 | 38 | 90 | 130 | 135 | 6 | 18 | M16 | 200 | 252 | 278 | 11 | 12 | 212 | 222 | 232 | M6 | 130 | 26 | 198 | 199.5 | 180 | |||
| MSB200/60 | 550 | ||||||||||||||||||||||||
| MSB250/38 | 670 | 38 | 90 | 165 | 115 | / | 7 | M16 | 255 | 285 | 315 | 13.5 | 12 | 267 | 277 | 287 | M6 | 110 | 26 | 253 | 255 | 183 | |||
| MSB250/68 | 820 | 135 | 26 | 130 | |||||||||||||||||||||
| MSB250/98 | 1000 | 155 | 46 | 150 | |||||||||||||||||||||
