首页 » 迈动产品 » 联轴器 » 万向联轴器

产品 介绍Product

产品名称：
BJ球笼万向联轴器 BJD BJDT大伸缩球笼 BJB钟型大角度球笼 BJC BJCT BJM BJMT RF DOF DOX球笼万向联轴器
产品特性：
BJ球笼万向联轴器

【迈动工业】球笼式万向联轴传动方式采用滑动传动和滚动传动。采用滑动传动时，为了缓冲和减振，在球臂和传力臂上安装有聚合物缓冲套。当采用滚动传动时，则在球臂和传力臂上将原装有的缓冲套3改装为滚动件，同时，在球头和臼座之间亦将原装有的缓冲垫改为滚动件，以适应刚性传动的需要。
品牌：
迈动工业
材质：
45#钢
表面：
经调质精加工后发黑处理，光洁。
寿命：
正常使用3~5年
包装：
迈动工业纸箱密封包装
起订量：
1
交期：
标准产品备有现货库存，批量生产2~3周交货
  • 技术参数Parameter
  • 技术支持Support
  • 使用说明Direction
  • 购买咨询Consultancy
  • 支付问题Pay
  • 发票与保修I & M
  • 其它问题Other

迈动工业-球笼万向联轴器与十字轴式万向联轴器相比较有以下特点：

（1）具有缓冲、减振性能，可降低噪声，自动循环润滑；
（2）在相同回转直径和倾角下，可提高0.5～1倍的承载能力；
（3）同步性好，即使单球铰柱塞式万向联轴器也可保证同步性；
（4）轴向 x，径向 y初偿量均较大，尤其是轴向 x无需外联花键即可实现；
（5）结构新颖，质量轻，工艺性好，易于批量生产，降低成本；
（6）工作可靠，装拆方便，便于维护，使用寿命长，不仅是低速重载和常规转速工况轴系

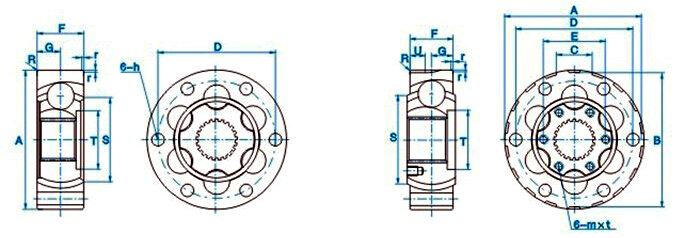

BJ球笼联轴器-球笼部件

球笼万向轴5.jpgBJ 基本形图.jpg


型号Typle外套
ABCU齿数DhFGRr
BJ7580----66±0.158.524.412.231.5
BJ9595----80±0.158.531.815.942
BJ125125----106±0.1510.540.620.342
BJ150146----124±0.1512.548.224.152.5
BJ175165153.542.41818139.7±0.21550.824.563
BJ20019018016.251818159±0.313.5603063
BJ22521220354.71818180±0.313.56532.573.5
BJ250230220.419.31818197±0.517.57537.573.5
BJ300266.725450.62024225.4±0.517.5844273.5


型号Typle精密内套
模数齿数大径小径EmtST许转角
BJ7512122.520.11---453342°
BJ951.252128.125.14---604042°
BJ1251.752037.633.45---765042°
BJ1502224742.2158M610927142°
BJ1752255348.1865M6101067038°
BJ2002.52361.355.2578M8121269440°
BJ22532167.560.33825M81214310237°
BJ2504187868.5195M10161569539°
BJ30032785.578.25102M101217510239°

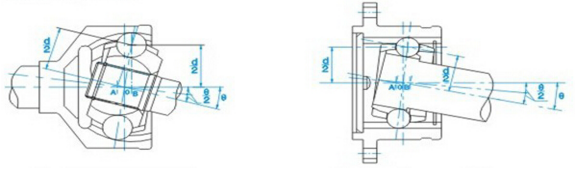

两种结构式：


           孤道式BJ                        直滚式HJ













球笼万向轴构图：


                  固定端                                                                             自由端
