Gear出口联轴器

首页 » 迈动产品 » 联轴器 » 出口联轴器

产品介绍Product

产品名称：: Gear出口联轴器

产品特性：: 上传中

品牌：: 迈动工业

材质：: HT250+尼龙套

表面：: 经调质精加工处理，光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

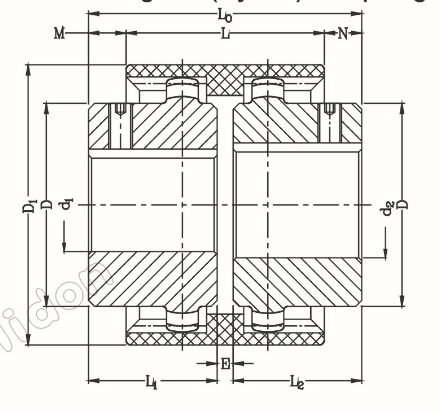

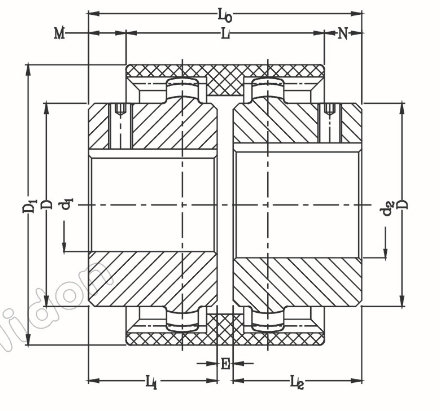

GE NL.png


型号Type		额定扭矩	孔径	壳外径	毂径	总长	壳长	轴孔长	间隙	孔位	加长形	重量kg
普通型	加长型	N.M	d max	D1	D	L0	L	L1, L2	E	M/N	L1 L2	尼龙体	联轴器
GE14	GE14-L	10	14	40	24	50	37	23	4	6.5	40	0.02	0.14
GE19	GE19-L	16	19	48	30	54	37	25	4	8.5	40	0.03	0.21
GE24	GE24-L	20	24	52	36	56	41	26	4	7.5	50	0.04	0.25
GE28	GE28-L	45	28	66	44	84	46	40	4	19	55	0.07	0.62
GE32	GE32-L	60	32	76	50	84	48	40	4	18	55	0.09	0.83
GE38	GE38-L	80	38	83	58	84	48	40	4	18	60	0.11	1.04
GE42	GE42-L	100	42	92	65	88	50	42	4	19	60	0.14	1.41
GE48	GE48-L	140	48	95	67	104	50	50	4	27	60	0.16	1.5
GE55	GE55-L	240	55	114	82	108	58	52	4	25	65	0.26	2.5
GE65	GE65-L	380	65	132	95	114	68	55	4	23	70	0.39	3.58
GE80	GE80-L	700	80	175	124	186	93	90	6	46	95	0.91	10.93
GE100	GE100-L	1200	110	210	152	228	102	110	8	63	120	1.36	19.47
GE125	GE125-L	2500	125	270	192	290	134	140	10	78	150	2.97	40.73

型号	扭矩	转速	孔径	壳外径	毂径	总长	壳长	轴孔长	间隙	尺寸偏差			惯习扭矩	重量
Type	N.M	r/min	d max	D1	D	L0	L	L1, L2	E	轴向	径向	角度	kg.cm㎡	kg
NL1	40	6000	14	40	26	45	34	25	4	2	±0.3	1°	0.25	0.17
NL2	100	6000	22	52	36	90	40	42	4	2	±0.4	1°	0.92	0.316
NL3	160	6000	28	66	44	113	46	52	4	2	±0.4	1°	3.1	0.739
NL4	250	6000	38	83	58	129	48	62	4	2	±0.4	1°	8.69	1.22
NL5	315	5000	42	93	68	169	50	82	4	3	±0.4	2°	14.28	1.49
NL6	400	5000	48	100	68	230	52	112	4	3	±0.4	2°	18.34	1.81
NL7	630	3600	55	115	80	230	60	112	4	3	±0.6	2°	56.5	3.1
NL8	1250	3600	65	140	96	230	72	112	4	3	±0.6	2°	93.5	5.2
NL9	2000	2000	80	175	124	290	93	142	6	4	±0.7	2°	137	11.5
NL10	3150	1800	100	220	157	290	110	152	8	4	±0.7	2°	156	23.1
