首页 » 迈动产品 » 胀套涨紧套 » 胀套

产品 介绍Product

产品名称：

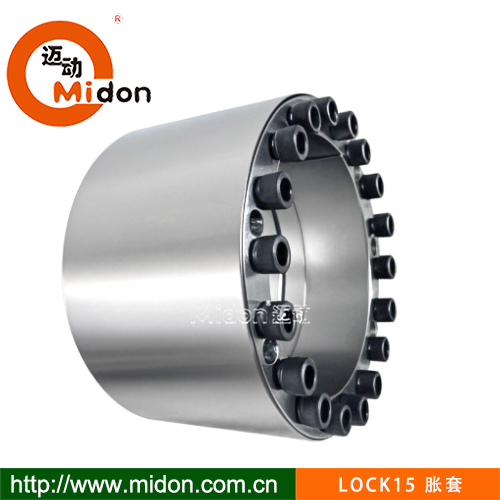

LOCK15 胀套
产品特性：
1、实现无间隙免键联接，无需键槽，100%品质保证。
2、具有省时高效，避免传统隐性公差损坏；
3、具有高精度，大扭矩，自动调节中心作用；
4、45#钢调质研磨，反复涨紧弹性好。
5、备有现货库存，批量生产2~3周交货期。
品牌：
迈动工业
材质：
45#钢
表面：
经精加工后调质研磨，表面光洁。
寿命：
正常使用2~3年
包装：
迈动工业纸箱密封包装
起订量：
1
交期：
标准产品备有现货库存，批量生产2~3周交货
  • 技术参数Parameter
  • 技术支持Support
  • 使用说明Direction
  • 购买咨询Consultancy
  • 支付问题Pay
  • 发票与保修I & M
  • 其它问题Other





LOCK15
型号基本参数额定负荷与轴面压力与毂面压力重量
d×D×LL1L2

轴向

 Ft(KN)

转矩

Mt(NM)

Pa (n/mm2)Pn (n/mm2)(KG)
25×50×453951769502451220.50
28×55×4539517610702191110.60
30×55×4539517611502041110.60
35×60×4539517613401751020.70
38×65×453951761450161940.70
40×65×453951761530153940.70
42×75×64567214129701881051.00
45×75×64567214131501751050.90
48×80×6456721664000164981.40
50×80×6456721664150158981.30
55×85×6456721664550143931.50
60×90×64567220762001641091.60
65×95×64568820767501521041.80
70×110×787088330115501791043.00
75×115×787088330123501671093.30
80×120×787088396158001881253.50
85×125×787088396168001771203.70
90×130×787088396178001671153.80
95×135×787088396188001581115.00
100×145×10090112576288001701176.00
110×155×10090112576317001551106.20
120×165×10090112673403001651207.20
130×180×1161041307915140015511210.00
140×190×1161041309236460016812410.20
150×200×11610413010557910017913510.80
160×210×11610413010558440016812811.50
170×225×146134162128310900014911317.00
180×235×146134162146613200016112418.50
190×250×146134162146613900015311621.50
200×260×146134162146614650014511222.00
220×285×146134162183320150016512725.00
240×305×146134162201724200016613127.00
260×325×146134162201726200015412330.00
280×355×177165197286240000016413046.00
300×375×177165197314847200016913550.00



【迈动工业】相关产品
胀紧套多锲论、链条、齿轮
LOCK1迈动胀紧套LOCK4迈动胀紧套LOCK7迈动胀紧套LOCK19迈动胀紧套 迈动齿轮（MI~M6)
LOCK2迈动胀紧套LOCK5迈动胀紧套LOCK8迈动胀紧套LOCK20迈动胀紧套迈动板式链条
LOCK3迈动胀紧套LOCK6迈动紧胀套LOCK18迈动胀紧套迈动惰轮J型迈动多锲论
皮带轮同步轮
迈动锥套皮带轮SPZ（1、2）槽迈动锥套皮带轮SPA（1、2）槽迈动锥套皮带轮（SPB（1、2)槽迈动锥套皮带SPC（3、4)槽L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽迈动锥套皮带轮SPA（3、4)槽迈动锥套皮带轮SPB（3、4)槽 迈动锥套皮带轮SPC(5、6)槽H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽迈动锥套皮带轮SPA（5、6)槽迈动锥套皮带轮（SPB（5、6)槽迈动锥套皮带轮SPC（8、10)槽XL型迈动直孔同步轮
链轮同步轮
迈动 06B 08B系列涨紧式锥套链轮美标链轮（40、50欧标（06B、08B)系列直孔链轮 T5型迈动同步轮5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮美标链轮（60、80）欧标（10B、12B)系列直孔链轮T10型迈动同步轮 8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮美标链轮（100、120）欧标（16B、20B)系列直孔链轮AT5型迈动同步轮 14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮美标链轮（140、160）欧标（24B、28B)系列直孔链轮AT10型迈动同步轮20M迈动同步轮
【迈动工业】热门产品
万向联轴器膜片、弹簧联轴器伺服联轴器星形、柱销联轴器梅花、轮胎联轴器
SWC万向节联轴器M100迈动单膜挠性联轴器MD1迈动伺服联轴器XL迈动星形弹性联轴器HRC迈动梅花联轴器
SWP万向节联轴器M200迈动双膜片联轴器MD2迈动（膜片弹性）伺服联轴器XLD迈动星形弹性联轴器L系列迈动梅花弹性联轴器
WSD迈动单节万向联轴器MP100迈动单膜片挠性联轴器MD3迈动（胀紧式）伺服联轴器TL迈动弹性柱销）联轴器NL迈动鼓形齿式联轴器
WS迈动双节万向联轴器MP200迈动双膜片挠性联轴器MD4迈动（波纹管）伺服联轴器HL迈动（弹性柱销）联轴器ML迈动梅花弹性联轴器
WSS迈动伸缩双节联轴器JSS迈动弹簧联轴器MD5迈动（十字滑块）伺服联轴器HLL迈动（弹性柱销）联轴器FU迈动轮胎弹簧联轴器
WSQ迈动轻形万向联轴器JS迈动弹簧联轴器MD6迈动（螺旋式）伺服联轴器ZL迈动齿式（柱销）联轴器UL迈动轮胎弹性联轴器
轴承
单列圆锥滚子轴承(英制）四列圆柱滚子轴承调心球轴承角接触球轴承 开式双列调心滚子轴承
单列圆锥滚子轴承（公制单列圆柱滚子轴承四点接触球轴承单列调心滚子轴承单列深沟球轴承
部分式圆柱滚子轴承双列圆柱滚子轴承 双列角接触球轴承密封双列调心滚子轴承微小型深沟轴承
轴承
丝杆

冲压外圈滚针轴承双向推力球轴承TR研磨梯形丝杆SFE/WFE 高速导程端面式丝杆FSI系列进口滚珠丝杆
实体外圈滚针轴承 单向推力球轴承Tr滚压梯形丝杆SFC/DFC单螺母法兰形插管式滚珠丝杆SFI/DFI滚珠丝杆
推力调心滚子轴承双列圆锥滚子轴承TR 机床梯形丝杆DFI双螺母法兰形滚珠丝杆MD 迈动滚珠丝杆




迈动工业——胀紧套使用方法



一.胀套安装前的准备工作



1 结合件的尺寸、公差和表面粗糙度应符合表A1要求
2 结合表面必须清洁、无污物、无腐蚀和无损伤。
3 在清洗后的胀套结合表面上均匀涂一层薄润滑油(不含二硫化钼添加剂)。



二.胀套的安装
1 把被联结件推移到轴上，使达到设计规定的位置。
2 将拧松螺钉的胀套平滑装入联结孔处，要防止结合件的倾斜，然后将螺钉拧紧。



三.拧紧胀套螺钉的方法
1 使用扭矩扳手，按对角、交叉的原则均匀地拧紧。
2 螺钉的拧紧力矩MA值按技术参数中的规定，并按下列步骤拧紧：
a.以1/3MA值拧紧 b.以1/2MA值拧紧。
c.以MA值拧紧 d.以MA值检查全部螺钉。



四.胀套的拆卸
1 拆卸时先逐级对角松开全部螺钉，但不要将螺钉全部拧出。
2 利用拆卸螺孔，旋入相应螺钉，或顶、或拉，使胀套松动后即可取出。



五.胀套的防护
1 安装完毕后，在胀套外露端面及螺钉头部涂上一层防锈油脂。
2 在露天作业或工作在较差环境的机器，应定期在外露的胀套端面上涂防锈油脂。
3 需在腐蚀介质中工作的胀套，应采取专门的防护(如加盖板、密封罩等)，以防胀套锈蚀。
