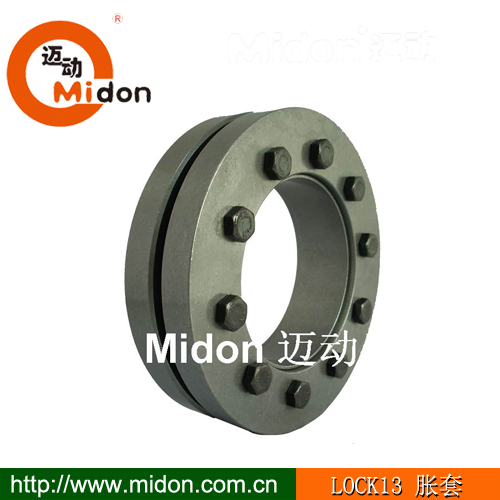

迈动胀紧套LOCK13基本尺寸参数
| LOCK13 | ||||||||||
| 尺寸Dimensions | 额定负荷 | 螺栓规格 | 安装相关尺寸 | 螺栓拧紧力矩 | 重量 Kg | |||||
d×D [mm] | L [mm] | H [mm] | DW [mm] | 转矩 Mt[NM] | 轴向 Ft[KN] | Type | A | e | Nm | |
| 24×50 | 14 | 18 | 19 | 0.17 | 17 | M5×15 | 36 | 2 | 5 | 0.2 |
| 20 | 0.21 | 21 | ||||||||
| 21 | 0.25 | 23 | ||||||||
| 30×60 | 16 | 20 | 24 | 0.3 | 25 | M5×18 | 44 | 2 | 5 | 0.3 |
| 25 | 0.34 | 27 | ||||||||
| 26 | 0.38 | 29 | ||||||||
| 36×72 | 18 | 22 | 28 | 0.44 | 31 | M6×20 | 52 | 2 | 12 | 0.4 |
| 30 | 0.57 | 38 | ||||||||
| 31 | 0.63 | 40 | ||||||||
| 44×80 | 20 | 24 | 34 | 0.71 | 41 | M6×20 | 61 | 2 | 12 | 0.6 |
| 35 | 0.78 | 44 | ||||||||
| 36 | 0.86 | 47 | ||||||||
| 50×90 | 22 | 26 | 38 | 0.94 | 49 | M6×22 | 75 | 2 | 12 | 0.8 |
| 40 | 1.16 | 58 | ||||||||
| 42 | 1.38 | 65 | ||||||||
| 55×100 | 23 | 29 | 42 | 1.16 | 55 | M6×25 | 75 | 3 | 12 | 1.1 |
| 45 | 1.52 | 67 | ||||||||
| 48 | 1.88 | 78 | ||||||||
| 62×110 | 23 | 29 | 48 | 1.75 | 73 | M6×25 | 86 | 3 | 12 | 1.3 |
| 50 | 2 | 80 | ||||||||
| 52 | 2.25 | 86 | ||||||||
| 68×115 | 23 | 29 | 50 | 1.85 | 74 | M6×25 | 86 | 3 | 12 | 1.4 |
| 55 | 2.5 | 91 | ||||||||
| 60 | 3.15 | 105 | ||||||||
| 75×138 | 25 | 31 | 55 | 2.4 | 87 | M8×30 | 100 | 3 | 29 | 1.2 |
| 60 | 3.2 | 106 | ||||||||
| 65 | 3.95 | 121 | ||||||||
| 80×145 | 25 | 31 | 60 | 3.2 | 106 | M8×30 | 100 | 3 | 29 | 1.9 |
| 65 | 3.9 | 120 | ||||||||
| 70 | 4.6 | 131 | ||||||||
| 90×155 | 30 | 38 | 65 | 4.75 | 146 | M8×30 | 114 | 4 | 29 | 3.3 |
| 70 | 6 | 171 | ||||||||
| 75 | 7.25 | 193 | ||||||||
| 100×170 | 34 | 43 | 70 | 6 | 171 | M8×35 | 124 | 4.5 | 29 | 4.7 |
| 75 | 7.5 | 200 | ||||||||
| 80 | 9 | 225 | ||||||||
| 110×185 | 39 | 49 | 75 | 7.2 | 192 | M10×40 | 136 | 5 | 58 | 5.9 |
| 80 | 9 | 225 | ||||||||
| 85 | 10.8 | 254 | ||||||||
| 125×215 | 42 | 53 | 85 | 11 | 258 | M10×40 | 160 | 5.5 | 58 | 8.3 |
| 90 | 13 | 288 | ||||||||
| 95 | 15 | 315 | ||||||||
| 140×230 | 46 | 58 | 95 | 15.1 | 317 | M12×45 | 175 | 7 | 100 | 10 |
| 100 | 17.6 | 352 | ||||||||
| 105 | 20.1 | 382 | ||||||||
| 155×263 | 50 | 62 | 105 | 22 | 419 | M12×50 | 192 | 7 | 100 | 15 |
| 110 | 25 | 454 | ||||||||
| 115 | 28 | 487 | ||||||||
| 165×290 | 56 | 68 | 115 | 31 | 539 | M16×55 | 210 | 7 | 240 | 22 |
| 120 | 35 | 583 | ||||||||
| 125 | 39 | 624 | ||||||||
| 175×300 | 56 | 68 | 125 | 40 | 640 | M16×65 | 220 | 7 | 240 | 22 |
| 130 | 44 | 677 | ||||||||
| 135 | 48 | 711 | ||||||||
| 185×330 | 71 | 85 | 135 | 55 | 815 | M16×65 | 236 | 8 | 240 | 37 |
| 140 | 60 | 857 | ||||||||
| 145 | 65 | 896 | ||||||||
| 195×350 | 71 | 85 | 140 | 65 | 928 | M16×65 | 246 | 8 | 240 | 41 |
| 150 | 76 | 1013 | ||||||||
| 155 | 81.5 | 1052 | ||||||||
| 200×350 | 71 | 85 | 150 | 78 | 1040 | M16×65 | 246 | 8 | 240 | 41 |
| 155 | 84 | 1084 | ||||||||
| 160 | 90 | 1125 | ||||||||
| 220×370 | 88 | 103 | 160 | 100 | 1250 | M16×75 | 270 | 8 | 240 | 54 |
| 165 | 108 | 1309 | ||||||||
| 170 | 116 | 1365 | ||||||||
| 240×405 | 92 | 107 | 170 | 120 | 1412 | M20×80 | 295 | 10 | 470 | 67 |
| 180 | 138 | 1533 | ||||||||
| 190 | 156 | 1642 | ||||||||
迈动工业——胀紧套使用方法
一.胀套安装前的准备工作
1 结合件的尺寸、公差和表面粗糙度应符合表A1要求
2 结合表面必须清洁、无污物、无腐蚀和无损伤。
3 在清洗后的胀套结合表面上均匀涂一层薄润滑油(不含二硫化钼添加剂)。
二.胀套的安装
1 把被联结件推移到轴上，使达到设计规定的位置。
2 将拧松螺钉的胀套平滑装入联结孔处，要防止结合件的倾斜，然后将螺钉拧紧。
三.拧紧胀套螺钉的方法
1 使用扭矩扳手，按对角、交叉的原则均匀地拧紧。
2 螺钉的拧紧力矩MA值按技术参数中的规定，并按下列步骤拧紧：
a.以1/3MA值拧紧 b.以1/2MA值拧紧。
c.以MA值拧紧 d.以MA值检查全部螺钉。
四.胀套的拆卸
1 拆卸时先逐级对角松开全部螺钉，但不要将螺钉全部拧出。
2 利用拆卸螺孔，旋入相应螺钉，或顶、或拉，使胀套松动后即可取出。
