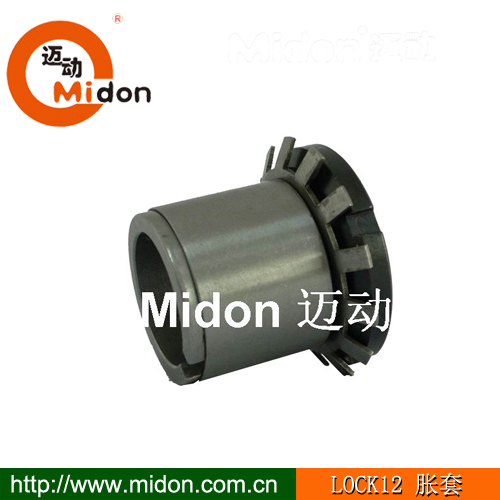

迈动工业——LOCK12胀紧套
迈动LOCK12胀紧套类似于：Z19B TLK250L WA,LOCK胀紧套拆卸方便，且具有良好的互换性。由于胀套能把较大配合间隙的轴毂结合起来，拆卸时将螺栓拧松，即可使被联结件容易拆开。胀紧时，接触面紧密亿贴合不锈蚀，也便于拆开。

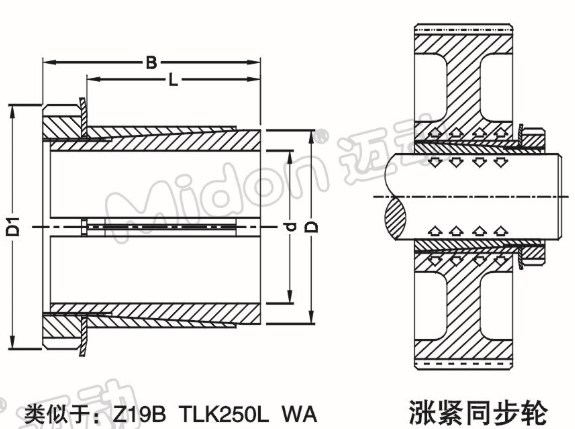

迈动胀紧套LOCK12基本尺寸参数
| LOCK12 | |||||||||
| 尺寸Dimensions | 所受扭力performances | 压强pression | 螺丝规格Ciamping screwsDIN-12 | ||||||
d×D [mm] | L [mm] | B [mm] | D1 [mm] | Mt [Nm] | Ft [N] | Pw [P/mm] | Pn [P/mm] | Type | Ms [nm] |
| 14×25 | 20 | 30 | 32 | 64 | 9000 | 85 | 45 | Km4 | 95 |
| 15×25 | 20 | 30 | 32 | 70 | 9000 | 80 | 45 | Km4 | 95 |
| 16×25 | 20 | 30 | 32 | 73 | 9000 | 75 | 45 | Km4 | 95 |
| 17×25 | 20 | 32 | 32 | 80 | 9000 | 70 | 45 | Km4 | 160 |
| 18×30 | 20 | 32 | 38 | 83 | 9000 | 65 | 40 | Km4 | 160 |
| 19×30 | 20 | 32 | 38 | 105 | 11000 | 75 | 45 | Km5 | 160 |
| 20×30 | 20 | 32 | 38 | 112 | 11000 | 70 | 45 | km5 | 160 |
| 22×35 | 25 | 36 | 45 | 163 | 14000 | 65 | 45 | km6 | 220 |
| 24×35 | 25 | 36 | 45 | 178 | 14000 | 60 | 45 | km6 | 220 |
| 25×35 | 25 | 36 | 45 | 185 | 14000 | 55 | 45 | km6 | 220 |
| 28×40 | 30 | 42 | 52 | 250 | 17000 | 50 | 40 | km7 | 340 |
| 30×40 | 30 | 42 | 52 | 170 | 17000 | 60 | 41 | km7 | 340 |
| 32×45 | 30 | 44 | 58 | 350 | 21000 | 55 | 45 | km8 | 480 |
| 35×45 | 30 | 44 | 58 | 390 | 21000 | 60 | 45 | km8 | 480 |
| 38×50 | 30 | 45 | 65 | 500 | 26000 | 55 | 45 | km9 | 680 |
| 40×50 | 30 | 45 | 65 | 520 | 26000 | 60 | 45 | km9 | 680 |
| 42×55 | 30 | 46 | 70 | 680 | 30000 | 60 | 50 | km10 | 870 |
| 45×55 | 30 | 46 | 70 | 680 | 30000 | 60 | 50 | km10 | 870 |
| 48×60 | 30 | 46 | 75 | 840 | 35000 | 60 | 50 | km11 | 970 |
| 50×60 | 30 | 46 | 75 | 880 | 35000 | 60 | 50 | km11 | 970 |
| 55×65 | 30 | 46 | 80 | 1030 | 37000 | 60 | 50 | km12 | 1100 |
| 60×70 | 30 | 52 | 85 | 1360 | 45000 | 65 | 55 | km13 | 1300 |
迈动工业——胀紧套使用方法
一.胀套安装前的准备工作
1 结合件的尺寸、公差和表面粗糙度应符合表A1要求
2 结合表面必须清洁、无污物、无腐蚀和无损伤。
3 在清洗后的胀套结合表面上均匀涂一层薄润滑油(不含二硫化钼添加剂)。
二.胀套的安装
1 把被联结件推移到轴上，使达到设计规定的位置。
2 将拧松螺钉的胀套平滑装入联结孔处，要防止结合件的倾斜，然后将螺钉拧紧。
三.拧紧胀套螺钉的方法
1 使用扭矩扳手，按对角、交叉的原则均匀地拧紧。
2 螺钉的拧紧力矩MA值按技术参数中的规定，并按下列步骤拧紧：
a.以1/3MA值拧紧 b.以1/2MA值拧紧。
c.以MA值拧紧 d.以MA值检查全部螺钉。
四.胀套的拆卸
1 拆卸时先逐级对角松开全部螺钉，但不要将螺钉全部拧出。
2 利用拆卸螺孔，旋入相应螺钉，或顶、或拉，使胀套松动后即可取出。
