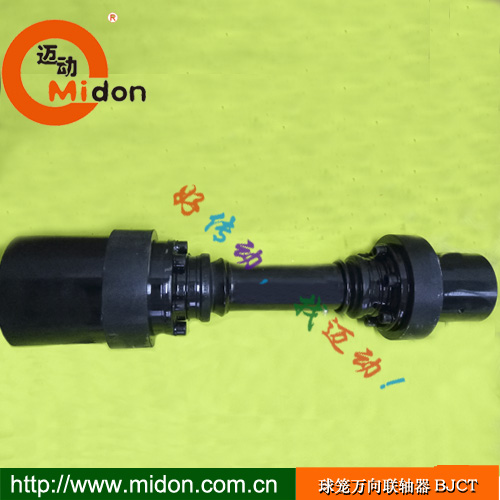

迈动工业-球笼万向联轴器与十字轴式万向联轴器相比较有以下特点：
（1）具有缓冲、减振性能，可降低噪声，自动循环润滑；
（2）在相同回转直径和倾角下，可提高0.5～1倍的承载能力；
（3）同步性好，即使单球铰柱塞式万向联轴器也可保证同步性；
（4）轴向 x，径向 y初偿量均较大，尤其是轴向 x无需外联花键即可实现；
（5）结构新颖，质量轻，工艺性好，易于批量生产，降低成本；
（6）工作可靠，装拆方便，便于维护，使用寿命长，不仅是低速重载和常规转速工况

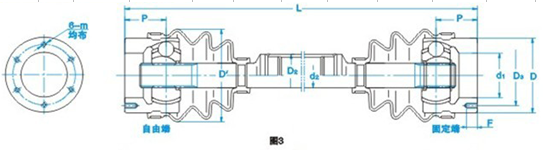

| 型号 Typle | 图例 | D | D1 | 外齿 | 螺纹孔 | d1 | 通轴 | 焊接轴 | 通轴 | 焊接轴 | P | 最大许用角度 | 许用 伸缩量 | 最大 许用静 转矩N.M | 最大许用动N.M | 传动惯量（kg.m2） | 重量（kg） | ||||||||||||||
| D4 | B | N | D3 | M | F | d2 | D2 | Lmin | 静止时 | 转动时 | 单向回转 | 起停 及频率 | L=500 通轴 | L=500 焊接 | L每加长100通轴 | L每加长100悍接 | L=500 通轴 | L=500 焊接 | L每加长100通轴 | L每加长100悍接 | |||||||||||
| BJM75 | 3 | 75 | 81 | - | - | - | - | 53±0.15 | M8 | 15 | 38 | +0.062 0 | 22 | 50 | 230 | 540 | 36 | 38° | 25° | ±10 | 1520 | 588 | 392 | 1.55*10-4 | 2.09*10-4 | 0.02*10-4 | 0.28*10-4 | 3.21 | 4.27 | 0.3 | 0.55 |
| BJM95 | 3 | 95 | 108 | - | - | - | - | 68±0.15 | M8 | 15 | 50 | +0.062 0 | 27.5 | 50 | 280 | 540 | 42 | 38° | 25° | ±10 | 2500 | 1127 | 637 | 4.25*10-4 | 4.7*10-4 | 0.04*10-4 | 0.28*10-4 | 5.19 | 5.58 | 0.47 | 0.55 |
| BJM100 | 3 | 97 | 112 | - | - | - | - | 70±0.15 | M10 | 20 | 50 | +0.062 0 | 29.75 | 60 | 295 | 540 | 43 | 38° | 25° | ±10 | 3724 | 1420 | 882 | 5.9*10-4 | 6.75*10-4 | 0.05*10-4 | 0.52*10-4 | 6.28 | 7.54 | 0.54 | 0.68 |
| BJM125 | 3 | 115 | 148 | - | - | - | - | 92±0.15 | M10 | 20 | 70 | +0.074 0 | 36.75 | 60 | 360 | 645 | 50 | 38° | 25° | ±10 | 5782 | 2744 | 1470 | 16.1*10-4 | 16.8*10-4 | 0.14*10-4 | 0.52*10-4 | 10.5 | 11.4 | 0.83 | 0.68 |
| BJM150 | 3 | 140 | 165 | - | - | - | - | 118±0.15 | M12 | 25 | 90 | +0.087 0 | 46 | 89 | 460 | 775 | 69 | 38° | 25° | ±15 | 11564 | 4704 | 2890 | 31*10-4 | 34*10-4 | 0.34*10-4 | 2.13*10-4 | 18.3 | 20.5 | 1.3 | 1.23 |
| BJM175 | 4 | 170 | 172 | 153 | 41 | 0 - | 18 | 130±0.20 | M12 | 25 | 100 | +0.087 0 | 52 | 102 | 460 | 875 | 78 | 38° | 25° | ±15 | 15680 | 6713 | 4018 | 52*10-4 | 54*10-4 | 0.56*10-4 | 4.12*10-4 | 26.1 | 29.4 | 1.67 | 1.35 |
| BJM200 | 4 | 200 | 199 | 180 | 16.25 | 0 - | 18 | 155±0.20 | M12 | 25 | 120 | +0.087 0 | 60 | 102 | 530 | 890 | 88 | 38° | 25° | ±15 | 23912 | 11172 | 5880 | 102*10-4 | 104*10-4 | 1*10-4 | 4.86*10-4 | 41.4 | 44.5 | 2.22 | 2.27 |
| BJM225 | 4 | 220 | 222 | 203 | 54.7 | - 0.15 | 18 | 175±0.20 | M12 | 25 | 140 | +0.100 0 | 66 | 140 | 570 | 890 | 98 | 38° | 25° | ±15 | 29694 | 14700 | 7564 | 149*10-4 | 153*10-4 | 1.46*10-4 | 13.6*10-4 | 52.3 | 60.3 | 2.68 | 3.2 |
