产品名称：

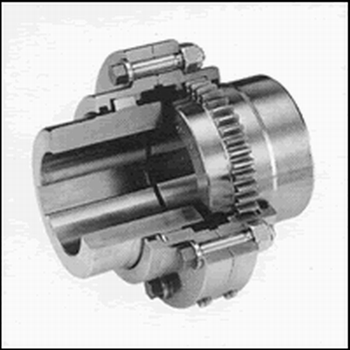

GIICL鼓齿联轴器基本型(窄型） 基本形（窄型）鼓齿联轴器厂家 鼓形齿联轴器生产商
产品特性：
迈动工业鼓形齿联轴器具有少量轴线偏移补偿性能，不能缓冲、减振。外形尺寸小，理论上传递转矩大，需要润滑、密封，但噪声较大、价格贵，用于联接水平两同轴线轴系传动。用于低速、重载工况条件下联接水平两同轴线，如冶金机械、重型机械等。不适用于高速、高精度的轴系传动，起动频繁、正反转多变的工况不宜采用。
WG型--基本型；
品牌：
迈动工业
材质：
SC45#钢
表面：
经调质精加工后发黑处理，光洁。
寿命：
正常使用2~5年
包装：
迈动工业纸箱密封包装
起订量：
1
交期：
标准产品备有现货库存，批量生产2~3周交货
  • 技术参数Parameter
  • 技术支持Support
  • 使用说明Direction
  • 购买咨询Consultancy
  • 支付问题Pay
  • 发票与保修I & M
  • 其它问题Other


 G200.png blob.png


1. 鼓形齿联轴器外齿套采用鼓形齿，能确保轮齿良好啮合

主要件采用优质钢，轮齿为中硬齿面，承载能力高。根据用户需要还可进行齿面硬化处理（HRC≥56）,承载能力有更大幅度提高，因而重量轻，转动惯量小。

2. 迈动工业鼓形齿联轴器采用可靠的润滑结构与密封件，保证满意的工作寿命与方便的维护。

3. 鼓形齿联轴器设计对称具有良好的互换性，当线速度大于36m/s时采取动平衡措施。

4. 鼓形齿联轴器轴孔型式采用Y、Z1和J1组合，满足多种轴孔连接需要.

5、迈动工业鼓形齿联轴器承载能力强。在相同的内齿套外径和联轴器最大外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器 提高20%

6、迈动工业鼓形齿联轴器角位移补偿量大。当径向位移等于零时，直齿式联轴器的许用角位移为1&ordm；，而鼓形齿式联轴器的许用角位移为1&ordm；30''，提高50%，在相同的模数、齿数、齿宽下，鼓形齿比直齿允许的角位移大；

7、鼓形齿联轴器鼓形齿面使内、外齿的接触条件得到改善，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时改善了齿面摩擦、磨损状况，降低了噪声，维修周期长； 4、鼓形齿联轴器外齿套齿端呈喇叭形状，使内、外齿装拆十分方便。

8、迈动工业鼓形齿联轴器传动效率高达99.7%。

基于经上特点，国内外已普遍以鼓形齿替代直齿式联轴器。天硕联轴器生产的鼓形齿联轴器品种规格齐全，并符合相应的标准。 鼓形齿联轴器，其刚性大，有挠性，无弹性，故不适宜用于要求减振、缓冲及二轴对中要求严格的机械。

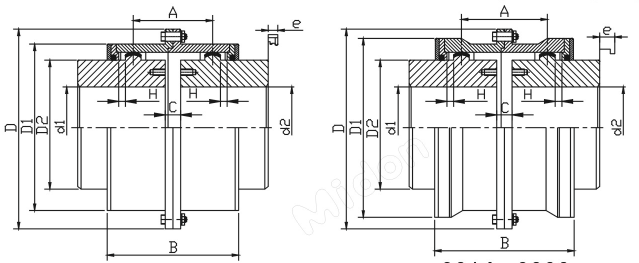

GIICL基本型（窄型）鼓形齿式联轴器

型号公称转距许用转速[n]轴孔直径轴孔长度DHAC转动惯量润滑脂用量质量
Tn.N.mr/mind1,d2Lkg.㎡mLKg
GIICL1355400014-3538-8210323680.0035-0.00375513.1
GIICL2630400016-4538-11211524280.00550-0.00675703.5
GIICL31000400022-5638-11212724480.010-0.0113687
GIICL41600400038-6560-14214924980.02-0.02458712.2
GIICL52800400040-7584-1421672.555100.0378-0.043312518
GIICL64500400045-9084-1721872.556100.0663-0.084314826.5
GIICL76300375050-10584-2122043.560100.103-0.15117539.2
GIICL89000330055-11584-212230367120.167-0.24126849.7
GIICL914000300060-135107-252256369120.316-0.47031079.6
GIICL1020000265065-150107-2522873.578140.511-0.745472101
GIICL1131500235070-175107-3023253.581141.096-1.588550161
GIICL1245000210075-200107-352362489161.623-3.055695213
GIICL13630001850150-225202-3524124.598183.925-4.9181019315
GIICL141000001650170-250242-4104625.5172228.025-9.7253900476
GIICL151600001500190-285282-4705125.51822214.300-17.453700696
GIICL162240001300220-320282-47058072092823.925-29.14500913
GIICL173150001200250-365330-55064471982843.095-53.72549001322
GIICL184500001050280-400380-65072682222878.525-99.50070001948
GIICL19630000950300-470380-650818823232136.750-175.589003026
GIICL20900000800360-540450-80092810.524732261.75-360.75110003984
GIICL211250000750400-600540-800102211.525540468.75-561.50130004977
GIICL221600000650450-680540-80011341326240753.750-904.750160007738
GIICL232240000600500-770680-800128214.5299501517-17252800010783
GIICL243150000550560-880680-900142816.5317502486-3131.753300015015
GIICL254000000460670-1040900-1000164419325505174.25-7198.254300024080

    如何区分：

    GICL型--基本型(宽型)；

    GIICL型--基本型(窄型)；

    GICLZ型--中间轴型(宽型)；

    GIICLZ型--中间轴型(窄型)；

    GICL、GIICL型,用于两轴端直接联接；

    GICLZ、GILZ型，用于两轴长距离联接；

    GCLD型--电机轴伸型，用于电机轴伸联接；
