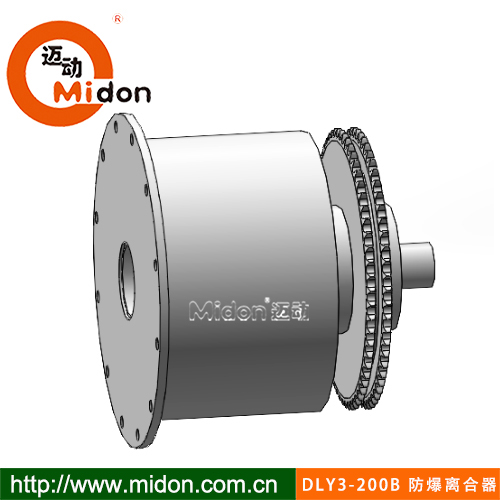

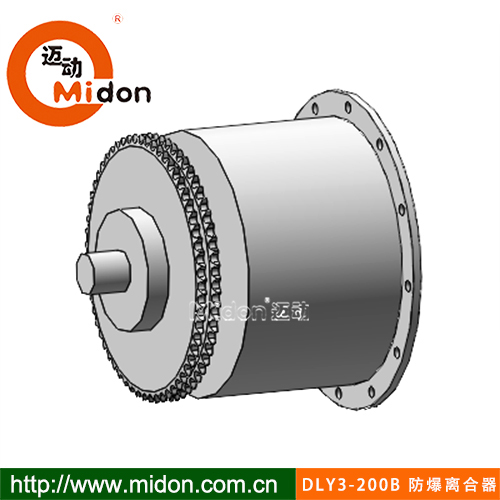

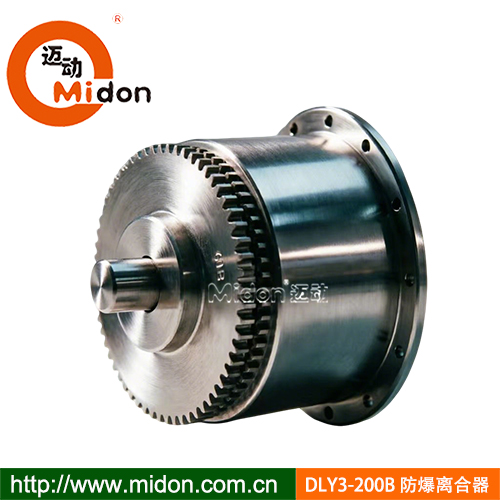

DLY3-200B DLY3-1000B防爆离合器 牙嵌式电磁离合器 高温牙嵌离合器 耐热离合器 耐辐射离合器灵敏高效 耐热 可做失电吸和 得电吸和
EXDIIBT4 防爆等级详解
EXDIIBT4 是电气设备防爆等级的一种标识，广泛应用于爆炸性气体环境中的设备安全防护。以下从含义适用范围、技术特点等方面进行解析:
1.标识分解与含义
·Ex:国际通用的防爆标志，表示该设备符合防爆标准810。
·d:防爆形式为“隔爆型”(防爆外壳能承受内部爆炸压力并阻止火焰传播)811。
·1:设备类别，适用于除煤矿以外的其他爆炸性气体环境(煤矿为|类)(210。
B:气体组别，属于川B级(可覆盖IIA级气体环境，但不适用于川C级)811。
T4:温度组别，设备最高表面温度不超过135℃℃811。
2.适用范围
环境类型:适用于1区、2区危险场所的IIA、IIB类气体环境(如石油、化工、制药等行业的易燃易爆区域)1115。
不适用范围:煤矿(Il类)、IIC级气体(如氢气、乙炔等)及粉尘环境(需亚类设备)(2 10。
DLY3-200B防爆离合器可以与链轮、齿轮、皮带轮同步轮、法兰轴套或传动轴联接。
DLY3-1000B防爆离合器可以与链轮、齿轮、皮带轮同步轮、法兰轴套或传动轴联接。
| 规 格 Model | 额定传递力矩 Rated Transmitting Torque (N.m) | 额定电压 Rated Voltage D.C(V) | 线圈消耗功率(20℃) Coil power(20℃) W | 允许最高吸合转速 Max Engagement Speed r/min | 允许最高转速 Max Allowed Speed（r/min） | 从外径 D1 | 装心圆径 D2 | 磁套内径D3 | 隔套内径D4 | 轴承内径D5 | 离毂台径 D6 | 主外径D7 | 弹孔径 φ1 | 装孔径 φ2 | 内孔径φ | 孔键高 h | 键宽 e | 总长 L | 主套长L1 | 定位深L2 | 定位宽L3 | 定位角 a | 间隙 δ | |
| DLY3-200B | 2000 | 24 | 105 | 15 | 1800 | 234 | 252 | 60 | 65 | 105 | 106 | 252 | 6-φ10.5 | 3*M4 | 10 | 90.40+0.2 | 22 | 180 | 80 | 8 | 12 | 45° | 0.4±0.05 | |
| DLY3-1000B | 10000 | 110 | 260 | 15 | 1500 | 502 | 230 | 130 | 178 | 200 | 230 | 502 | 8-φ12 | 3-φ10 | 20 | 137.4+0.2 | 32 | 494 | 192 | 25 | M10*6 | 0° | 1±0.05 | |
